TFFN 와이어 또는 열가소성 유연한 고정 장치 나일론 코팅 와이어는 다양한 주거용, 상업용 및 산업용 응용 분야에 사용되는 다용도 전기 도체입니다. 유연성, 내구성, 다양한 환경에서 효율적으로 수행할 수 있는 능력으로 인해 높은 평가를 받고 있습니다. 이 기사에서는 TFFN 와이어 또는 와이어 TFFN의 주요 특성, 애플리케이션 및 장점을 탐색하여 기능과 용도에 대한 포괄적인 이해를 제공합니다.
TFFN은 무엇을 뜻하나요?
TFFN이라는 용어는 다음을 의미합니다.
T: 열가소성 단열재로 내열성이 우수합니다.
Ff 로: 유연한 고정 장치 와이어로 고정 장치 배선에 대한 유연성과 적합성을 나타냅니다.
N: 나일론 코팅으로 마모 및 화학물질로부터 추가적인 보호 기능을 제공합니다.
이러한 기능으로 인해 TFFN 와이어는 유연성과 내구성이 필요한 특정 응용 분야에 이상적입니다.

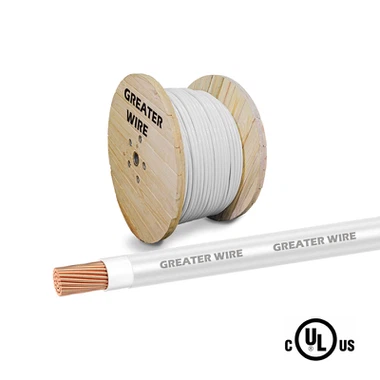

TFFN 와이어 구축
TFFN 와이어를 더 잘 이해하기 위해 구성과 디자인을 살펴보겠습니다.
1. 지휘자
일반적으로 연선 구리로 제작되어 솔리드 코어 도체에 비해 유연성이 향상됩니다.
2. 단열재
PVC(폴리염화비닐)로 제작되어 열 안정성과 전기적 파손에 대한 저항성을 제공합니다.
3. 나일론 코팅
투명 또는 유색 나일론 재킷이 절연체 위에 적용되어 내마모성을 강화하고 오일, 화학 물질 및 습기로부터 보호합니다.
4. 온도 등급
90도(화씨 194도)건조한 장소에서.
75도(화씨 167도)습기가 많은 장소에서.
5. 전압 정격
TFFN 와이어는 일반적으로 최대 600V 정격이므로 광범위한 응용 분야에 적합합니다.
TFFN 와이어의 주요 특성
유연성
연선 구리 도체와 열가소성 절연체 덕분에 TFFN 와이어는 쉽게 구부리고 좁은 공간에 설치할 수 있습니다.
내열성
고온, 특히 건조한 환경에서 효율적으로 작동하도록 설계되었습니다.
내화학성
나일론 코팅은 오일, 용제 및 기타 산업용 화학 물질로부터 보호합니다.
마모 저항
내구성이 뛰어난 구조로 까다로운 환경에서도 설치 및 사용 중 손상을 방지합니다.
경량 디자인
TFFN 와이어는 상대적으로 가볍기 때문에 운송 및 설치가 간단합니다.
TFFN 와이어의 응용
TFFN 와이어는 다양성과 견고한 기능으로 인해 다양한 환경에서 사용됩니다.
1. 조명기구
유연성과 고온 저항이 중요한 실내 및 실외 조명기구 배선에 일반적으로 사용됩니다.
2. 제어 배선
산업 및 상업용 시스템의 제어 회로에 사용하기에 적합합니다.
3. 가전제품
내구성 있고 유연한 연결이 필요한 기기의 배선에 사용됩니다.
4. 도관 시스템
전선로와 도관에 설치되어 안전하고 효율적인 전기 경로를 제공합니다.
5. 분전반
저전압 패널 보드 및 스위치기어 시스템에 자주 사용됩니다.
6. 모터 및 발전기
TFFN 와이어의 유연성과 내열성은 모터 리드 및 발전기 연결에 적합한 선택입니다.
TFFN 와이어의 장점
1. 내구성
PVC 단열재와 나일론 코팅은 다양한 환경에서 오래 지속되는 성능을 보장합니다.
2. 설치 용이성
연선 도체와 경량 설계 덕분에 TFFN 전선은 좁은 공간에서도 쉽게 배선할 수 있습니다.
3. 다양성
습한 장소와 건조한 장소 모두에 적합한 TFFN 와이어는 다양한 환경에서 사용할 수 있습니다.
4. 비용 효율적
TFFN 와이어는 상대적으로 저렴한 비용으로 탁월한 성능을 제공하므로 많은 응용 분야에서 경제적인 선택이 됩니다.
5. 안전
높은 전압 및 온도 등급은 까다로운 조건에서도 안정적인 작동을 보장합니다.
TFFN 와이어의 한계
TFFN 와이어에는 수많은 장점이 있지만 제한 사항을 고려하는 것이 중요합니다.
젖은 장소에 대한 등급이 없습니다
TFFN 와이어는 물에 지속적으로 노출되는 환경에는 적합하지 않습니다. 이러한 조건에서는 THWN 또는 THWN-2 전선이 더 나은 선택일 수 있습니다.
제한된 실외 사용
일부 환경 요인에 대한 내성은 있지만 UV 방사선이나 극한 기후에 장기간 노출되면 나일론 코팅의 품질이 저하될 수 있습니다.
낮은 전류 용량
더 큰 게이지 와이어와 비교하여 TFFN 와이어는 일반적으로 낮거나 중간 정도의 전류 애플리케이션에 사용됩니다.
TFFN 와이어 설치 지침
1. 올바른 게이지를 선택하세요
적절한 전류 전달 용량을 보장하려면 의도한 애플리케이션에 적합한 와이어 게이지를 선택하십시오.
2. NEC 표준을 따르세요.
안전과 규정 준수를 보장하려면 NEC(National Electrical Code)에 따라 TFFN 와이어를 설치하십시오.
3. 도관 사용
추가 보호와 코드 요구 사항 충족을 위해 도관이나 전선관에 TFFN 와이어를 설치합니다.
4. 날카로운 굴곡을 피하십시오
TFFN 와이어는 유연하지만 과도하게 구부리거나 당기면 절연체나 도체가 손상될 수 있습니다.
5. 손상 검사
설치하기 전에 단열재나 나일론 코팅에 눈에 띄는 손상이 있는지 확인하십시오.
비교: TFFN 와이어와 THHN 와이어
| 특징 | TFFN 와이어 | THHN 와이어 |
|---|---|---|
| 지휘자 | 꼬인 구리 | 단선 또는 연선 구리 |
| 격리 | 나일론 코팅이 된 PVC | 나일론 코팅이 된 PVC |
| 유연성 | 유연성이 뛰어남 | 유연성이 떨어짐(솔리드 코어) |
| 응용 | 조명 기구, 제어 배선 | 일반 건물 배선, 산업용 |
| 온도 등급 | 건조한 장소에서 90도 | 건조한 장소에서 90도 |
| 전압 정격 | 최대 600V | 최대 600V |
TFFN 와이어 유지 관리 및 문제 해결
1. 정기점검
균열, 절단, 변색 등의 마모 흔적이 있는지 확인하십시오.
2. 적절한 연결을 확인하세요
과열이나 아크를 방지하기 위해 연결이 단단하고 부식되지 않았는지 확인하십시오.
3. 과부하 방지
전선이 정격 용량보다 더 많은 전류를 전달하지 않는지 확인하십시오.
4. 화학물질로부터 보호
많은 화학물질에 대한 내성이 있지만 가혹한 물질에 장기간 노출되는 것은 피해야 합니다.
5. 손상된 부분 교체
시스템 신뢰성과 안전성을 유지하려면 손상된 TFFN 와이어 부분을 교체하십시오.
