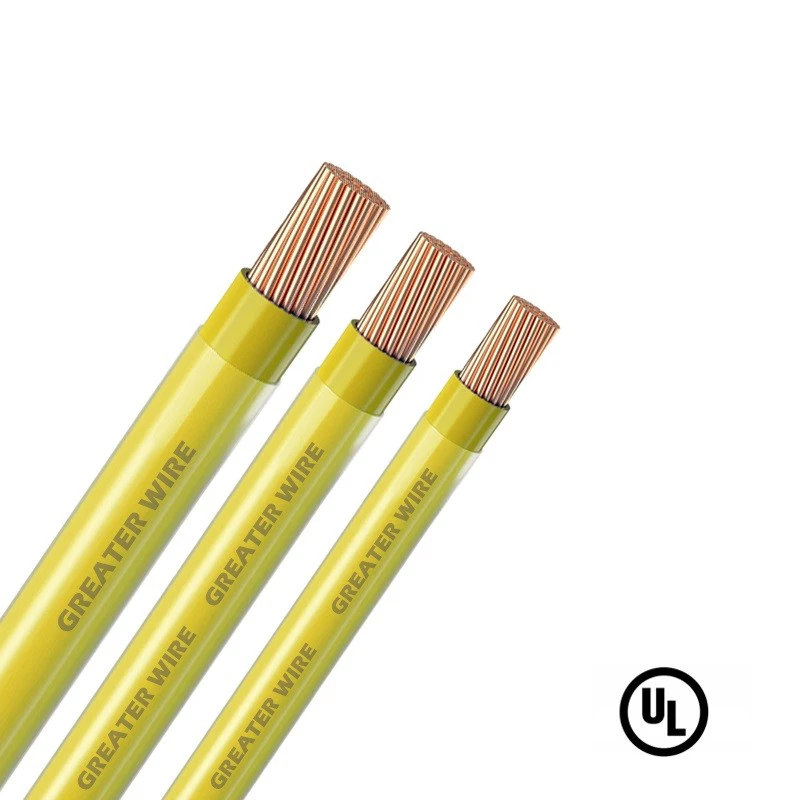

Thhn/Thwn 구리 건물 와이어는 구리 도체, PVC 단열재 및 나일론 칼집입니다. Thhn/thwn 도체는 부드러운 구리로 만들어집니다. 크기 14 ~ 4/0 awg는 조합 감동 가닥을 사용하고 250 kcmil 및 더 큰 크기는 압축 구리 가닥을 사용합니다. 14AWG에서 10aWG에서 10AWG는 단단하거나 좌초 된 도체이며 8AWG 이상은 좌초 도체입니다. 와이어는 기술을 사용하는 전체 나일론 재킷으로 거친 열과 수분 저항성 PVC 단열재로 덮여 있습니다. 검은 색, 흰색, 빨간색, 파란색, 자주색, 녹색, 노란색, 오렌지, 갈색 및 회색으로 제공됩니다. 줄무늬 구성으로도 제공됩니다. 일부 색상은 경제 질서 수량을받습니다.
애플리케이션
THHN Wire는 NEC (National Electrical Code)에 따라 설계되었으며 업계 표준을 충족하여 다양한 건물 및 배선 프로젝트에 사용하기에 적합합니다. THHN/THWN은 습식이든 건조하든, 온도 제한이 90도를 초과하지 않거나, 오일 또는 냉각수가 75도를 초과하지 않는 경우에 우수한 탄성을 갖습니다. 정격 전압은 600 볼트로 표준 전기 요구 사항을 충족시키고 다양한 응용 분야에서 안정적인 전력 전송을 제공하기에 충분합니다. Thhn 와이어는 상업용 건물, 산업 시설 또는 주거용 건물에서도 다양한 환경에서 전기 설비를 유연하게 제공하며 고급 산업 기계 및 장비에도 적합합니다.
특징
● ASTM-B3, B8 및 B787 (19 와이어 조합 Unilay 가닥)
● UL 표준 83, 758, 1063 및 1581
● CSA C22.2 No.75, T90 나일론 크기 1000 kcmil
● ft 2 - 모든 크기
● 햇빛 저항성 - 크기 8 AWG 이상
● ROHS/REACH 준수
● UL & BPS 인증
● thhn ort90 나일론- 건조 위치 90도를 초과하지 않음 c
● 습식 위치 75도를 초과하지 않거나 건조한 위치가 90도를 초과하지 않거나 오일에 노출 될 때 75도를 초과하지 않아야합니다.
● thwn -2- Wetordry 위치는 90도를 초과하지 않거나 오일에 노출 될 때 75도를 초과하지 않을 위치
인증
당사의 제품은 UL, TUV, EU CPR, CE, ROH 및 기타 등 다양한 국제 인증을 달성했습니다.
패키지
생산 라인
Greater Wire & Cable Manufacturer는 최대 0. 002mm까지 자동화 된 생산 장비 정확도를 통해 생산 속도를 높이고 최고 품질 표준을 보장하도록 설계된 스마트 및 디지털 공장을 통합 한 것입니다. 생산 된 모든 케이블은 생산 및 검사 프로세스 전반에 걸쳐 포괄적 인 100% 검사를 거쳐 새로운 정밀성과 효율성의 새로운 시대를 만듭니다. 고급 설정은 수동 어셈블리와 관련된 고유의 오류 및 결함을 제거하여 비교할 수없는 신뢰성으로 제품을 전달할 것을 약속합니다.
사례
파트너
FAQ
Q : 단단하고 가닥을 묶은 와이어를 함께 사용할 수 있습니까?
Q : 콘센트에 가닥 와이어를 사용할 수 있습니까?
Q : 하우스 배선에 가닥 와이어를 사용할 수 있습니까?
인기 탭: UL BPS 인증 THHN/THWN 구리 건물 와이어, 중국 UL BPS 인증 THHN/THWN 구리 건물 와이어 제조업체, 공급 업체, 공장
| 나일론 칼집이있는 무연 열가성 열 저항 전기 전선 (Thhn/thwn -2). 600V. 90도 | |||||||||
| 지휘자 크기 | 와이어의 공칭 직경 | 벽 두께 | 대략적인 전체 직경 | 최소 단열 저항 | * Ampacity | 케이블 공칭 중량 | |||
| (mm) | (AWG) | (mm) | PVC (MM) | 나일론 (MM) | (mm) | MΩ/km | 90도 습식 | 90도 건조 | kg/km |
| thwn | thhn | ||||||||
| 단단한 | |||||||||
| 1.6mm | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6mm | 10 | 1x2.60mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2mm | 8 | 1x3.20mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| 좌초 | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125mm² | 250 MCM | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150mm² | 300 MCM | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 MCM | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200mm² | 400 MCM | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 MCM | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250mm² | 500 MCM | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 MCM | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325mm² | 650 MCM | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 MCM | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400mm² | 800 MCM | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500mm² | 1000 MCM | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| 참조 표준 : PEC, NEC (30 도의 주변 온도 기준) | |||||||||
