10kV 전력 그리드에서 단일 위상 접지 결함이 발생하면 비 결함 위상의 전압이 라인 전압 (10kv)으로 상승합니다. 중간 전압 케이블 U ₀에서 10kV를 선택하지 않겠습니까? 이것은 주로 다음과 같은 기술적 인 기반을 기반으로합니다.
1. 정의MV 케이블정격 전압
표준에서 케이블의 정격 전압은 일반적으로 u ₀/u (um)로 표현됩니다.
U ground : 단일 위상에서지면 정격 전압 (위상 전압)
U : 2 상 정격 전압 (라인 전압)
UM : 최대 작동 전압

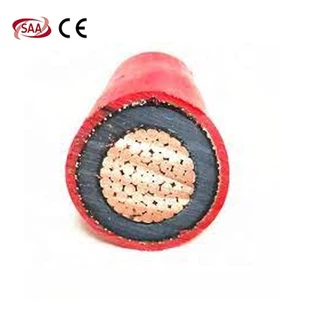

8.7/15kV의 중간 전압 케이블 :
u 0 =8. 7kv (단일 위상에서 접지 정격 전압)
u =15 kv (두 상 사이의 전압)
um =17. 5kv (최대 작동 전압)
2. 8.7kV의 정격 위상 전압은 어떻게 결정됩니까?
케이블의 정격 위상 전압 u는 결함 조건 (예 : 10kV)의 최대 순간 전압에 따라 직접 선택되지 않지만 시스템의 정상 작동 전압 및 결함 조건에 따라 포괄적으로 고려됩니다.
(1) 시스템의 정상 작동 상태에 따라
정상적인 운영 조건에서 :
10kV 시스템 U =10 kv/√ 3 ≈ 5.77kv의 위상 전압.
만약중간 전압 케이블8.7kV를 U ₀로 사용하면 중간 전압 케이블의 단열 설계 마진이 정상 작동 전압보다 훨씬 높음을 의미합니다.
(2) 단일 위상 접지 결함 동안 전압 상승을 고려하십시오
단일 위상 접지 결함이 발생하면 비 결함 위상의 위상 전압이 라인 전압 레벨 (10kv)으로 상승합니다.
그러나 중간 전압 케이블의 단열 설계는 전적으로 단기 결함 전압 선택을 기반으로하는 것이 아니라 정상적인 작동 조건, 결함 허용 시간 및 장기 안정성을 고려해야합니다.
8.7kV의 U ₀는 결함 중에 중간 전압 케이블의 신뢰할 수있는 작동을 보장하면서 경제 및 안전 마진을 모두 고려하기에 충분합니다.
(3) 준수 안전 마진
IEC 60502-2 및 GB/T 12706.2와 같은 국제 표준은 다음을 규정합니다.
정격 전압이 8.7/15kV 인 중간 전압 케이블, u ₀ =8. 7kv는 오랫동안 8.7kV의 전압을 견딜 수 있습니다.
단기 결함 (예 : 단일 위상 접지 결함)의 경우, 중간 전압 케이블은 8.7kV보다 높은 단기 과전압을 견딜 수 있지만 u ₀에서 10kV를 직접 설정할 필요는 없습니다.
3. 왜 10kV를 U ₀로 직접 선택하지 않습니까?
케이블이 u ₀ =10 kv로 직접 선택되면 결함 공차를 향상시키는 것처럼 보이지만 주로 다음과 같은 이유로 인해 실제 엔지니어링에 적합하지 않습니다.
(1) 절연 마진이 충분합니다
8.7/15kV의 정격 전압을 갖는 케이블의 절연 두께 및 유전체 강도는 안전한 작동에 영향을 미치지 않고 단일 위상 접지 결함 동안 전압 상승을 견딜 수 있도록 설계되었습니다.
u ₀가 10kV로 증가하면 단열층이 더 두껍게되어 제조 비용이 증가하고 실제 엔지니어링에서 이러한 높은 마진이 필요하지 않음을 의미합니다.
(2) 경제적 고려 사항
절연 층을 두껍게하면 제조 비용이 증가 할뿐만 아니라 케이블의 외경과 무게를 증가시켜 케이블 배치의 어려움에 영향을 미치고 건축 및 유지 보수 비용이 증가합니다.
현재 8.7kV 디자인은 충분히 신뢰할 수 있으며 추가 비용을 추가 할 필요가 없습니다.
(3) 통합 엔지니어링 표준
국제 표준 (IEC, GB)은 일반적으로 10kV 전력망의 권장 케이블 등급으로 8.7/15kV를 채택합니다. 10kv U u 케이블을 사용하면 기존 표준과 비 호환성이 없으며 엔지니어링 응용 프로그램에 영향을 미칩니다.
요약하면, 10kV 전원 그리드에서 8.7/15kV 사양의 케이블을 선택하는 것이 장기 연습을 통해 확인 된 최선의 선택입니다.
