전기 배선을 다룰 때 안전, 효율성 및 산업 표준 준수를 위해서는 올바른 유형의 케이블을 선택하는 것이 필수적입니다. 주거용 및 상업용 응용 분야에서 가장 일반적으로 사용되는 전선 유형 중 하나는 THHN 전선입니다. 높은 내열성, 내구성 및 다목적성으로 알려진 THHN 와이어는 광범위한 전기 설비에 사용됩니다. 그러나 일반적으로 제기되는 질문은 THHN 와이어가 항상 구리로 만들어지는지, 아니면 다른 재료로도 만들어질 수 있는지입니다.
이 기사에서는 THHN 와이어의 재료 구성을 탐색하여 이것이 구리로만 사용되는지 아니면 다른 금속을 사용할 수 있는지에 중점을 둡니다. 또한 알루미늄과 같은 다른 재료와 비교하여 구리로 만든 THHN 와이어의 장점, 용도 및 특정 특성에 대해서도 논의합니다. 마지막으로 6 THHN 크기를 포함하여 THHN 와이어의 다양한 용도에 대해 다루고 다양한 전기 작업에 적합한 와이어를 선택하는 데 대한 통찰력을 제공합니다.
1. THHN 와이어란 무엇입니까?
THHN 와이어를 만드는 데 사용되는 재료에 대해 자세히 알아보기 전에 THHN이 무엇을 의미하는지와 이러한 유형의 와이어 특성을 이해하는 것이 중요합니다. THHN은 열가소성 고내열 나일론 코팅 와이어를 나타냅니다. 특히 건조한 환경에서 다양한 전기 설비에 일반적으로 사용되는 널리 사용되는 전선 유형입니다.
THHN 와이어의 주요 특성:
내열성: THHN 와이어는 건조한 환경에서 최대 90도(194도 F)까지 견딜 수 있어 고온이 우려되는 환경에서 사용하기에 적합합니다.
나일론 코팅: 와이어를 나일론으로 코팅하여 마모, 화학물질, 습기로부터 보호합니다.
전압 정격: 일반적으로 THHN 전선의 정격은 600V이므로 대부분의 주거용, 상업용 및 산업용 애플리케이션에 적합합니다.
도체 재료: THHN 와이어 내부의 도체는 구리 또는 알루미늄일 수 있으며 이는 와이어의 가격, 성능 및 특정 용도에 대한 적합성에 큰 영향을 미칩니다.
응용: THHN 와이어는 전선관 시스템에 자주 사용되며 배전, 조명 회로 및 제어 시스템과 같은 응용 분야에 적합합니다.
2. THHN 와이어는 구리로만 제작됩니까?
THHN 와이어가 구리인지 여부에 대한 간단한 대답은 '아니오'입니다. THHN 와이어는 구리 도체로 가장 일반적으로 만들어지지만, 알루미늄은 특정 용도의 THHN 와이어에 일반적으로 사용되는 재료이기도 합니다. 두 재료 모두 전기 설비의 특정 요구 사항에 따라 뚜렷한 장점과 단점이 있습니다.
THHN 와이어의 구리:
구리는 뛰어난 전도성과 유연성으로 인해 오랫동안 전선용 도체 재료로 선호되어 왔습니다. 구리선은 전류 전달 용량 측면에서 우수한 성능을 제공하므로 안정적이고 효율적인 전력 분배가 필요한 주거용 및 상업용 전기 시스템에 자주 사용됩니다.
THHN 와이어의 구리 장점:
높은 전기 전도성: 구리는 은을 제외한 모든 금속 중에서 전기 전도도가 가장 높아 다른 금속보다 전기를 더 효율적으로 전달합니다.
내구성: 구리는 부식에 강하고 시간이 지나도 열화될 가능성이 적어 장기간 전기 시스템에 이상적인 소재입니다.
유연성: 구리는 상대적으로 유연한 재료로 인해 THHN 구리선을 특히 제한된 공간에서 취급, 설치 및 조작하기가 더 쉽습니다.
낮은 전압 강하: 구리선은 장거리에서 전압 강하가 적기 때문에 장거리 전기 작동에 더 효율적입니다.
THHN 와이어의 구리 단점:
비용: 구리는 알루미늄보다 비싸므로 THHN 구리선은 대규모 설치에 더 비싼 옵션이 될 수 있습니다. 이는 계약업체와 주택 소유자에게 예산에 있어서 중요한 요소가 될 수 있습니다.
무게: 구리는 알루미늄보다 무겁기 때문에 THHN 구리선은 일부 설치, 특히 고층 건물이나 대규모 산업 프로젝트와 같이 무게가 문제가 되는 경우에는 덜 편리할 수 있습니다.
THHN 와이어의 알루미늄:
알루미늄은 THHN 와이어의 또 다른 재료입니다. 알루미늄 와이어는 구리 와이어보다 전도성이 낮지만 특정 시나리오에서 인기 있는 선택이 되는 몇 가지 장점을 제공합니다. 알루미늄 도체는 6THHN 이상과 같은 더 큰 크기의 THHN 와이어, 특히 중장비 산업 응용 분야 또는 고전압 송전선에 자주 사용됩니다. 지휘자로 사용될 수 있다
THHN 와이어에서 알루미늄의 장점:
비용 절감: 알루미늄은 구리보다 가격이 훨씬 저렴하므로 알루미늄 기반 THHN 와이어는 대규모 설치에 더욱 비용 효과적인 옵션이 됩니다.
경량: 알루미늄은 구리에 비해 훨씬 가벼워 취급 및 설치가 용이합니다. 이는 무게가 문제가 되는 대규모 상업 또는 산업 환경에서 작업할 때 특히 유용할 수 있습니다.
특정 용도에 대한 충분한 전도성: 알루미늄은 구리보다 전도성이 낮지만 특정 전기 설비, 특히 전류용량이 제한 요소가 아닌 더 큰 게이지에 효과적으로 사용될 수 있습니다.
THHN 와이어의 알루미늄 단점:
낮은 전도도: 알루미늄 와이어는 구리에 비해 전기 전도성이 낮습니다. 즉, 동일한 양의 전류를 전달하려면 더 큰 와이어 게이지가 필요할 수 있습니다. 이로 인해 고전력 전기 시스템이 필요한 경우 무게와 자재 비용이 높아질 수 있습니다.
부식에 대한 민감성: 알루미늄은 구리에 비해 부식되기 쉬우며, 특히 습하거나 습한 환경에서는 더욱 그렇습니다. 이는 적절하게 유지 관리되지 않으면 알루미늄 THHN 와이어의 수명과 성능에 잠재적으로 영향을 미칠 수 있습니다.
3. THHN 와이어에 구리와 알루미늄을 사용하는 경우
THHN 와이어에 구리를 사용할지 알루미늄을 사용할지 결정하는 것은 비용, 특정 전기 부하 요구 사항 및 설치 환경을 포함한 여러 요소에 따라 달라집니다. 구리와 알루미늄 중에서 선택할 때 고려해야 할 몇 가지 주요 사항은 다음과 같습니다.THHN 와이어:
구리 THHN 와이어를 사용해야 하는 경우:
주거용 배선: 구리 THHN 와이어는 콘센트, 조명 회로 및 가전 제품 배선을 포함하여 대부분의 주거용 배선 요구 사항에 이상적입니다. 뛰어난 전도성과 내구성은 시간이 지나도 안정적인 성능을 보장합니다.
고용량 회로: 더 높은 전기 용량이 필요하거나 전압 강하를 최소화해야 하는 배선 시스템의 경우 구리 THHN 와이어가 더 나은 선택인 경우가 많습니다.
유연성이 중요한 경우: 구리 THHN 와이어는 알루미늄보다 유연성이 뛰어나 좁은 공간을 통해 와이어를 배선하거나 굽힘이 필요할 때 특히 유용할 수 있습니다.
장기적인 신뢰성: 장기적인 신뢰성과 환경 요인(예: 부식)에 대한 저항이 중요한 분야에서는 구리 THHN 와이어가 최선의 선택인 경우가 많습니다.
알루미늄 THHN 와이어를 사용하는 경우:
산업 및 상업 응용 분야: 알루미늄 THHN 와이어는 와이어 길이가 더 길고 전체 비용을 최소화해야 하는 산업 및 상업 응용 분야에 자주 사용됩니다. 무게가 가볍고 비용 효율성이 뛰어나 대규모 설치에 적합합니다.
고전압 전송: 고전압 송전선로는 알루미늄선이 구리보다 가벼우면서도 더 높은 전류를 전달할 수 있는 특성 때문에 자주 사용됩니다.
고강도 애플리케이션: 전류용량이 문제가 되지 않는 특정 경우에는 알루미늄 THHN 와이어가 대규모 배전 시스템을 위한 저렴한 솔루션을 제공할 수 있습니다.

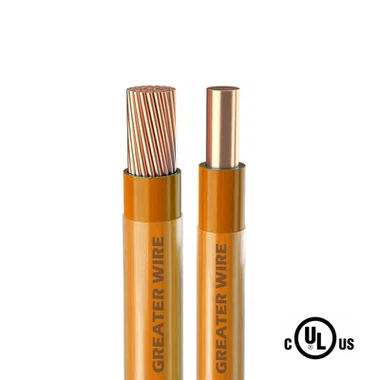

4. 크기 변형: THHN 와이어 및 6 THHN
와이어의 크기도 적용에 있어 중요한 역할을 합니다. THHN 전선에 대해 논의할 때 다양한 게이지나 AWG(American Wire Gauge) 등급을 자주 접하게 됩니다. 예를 들어, 6 THHN 와이어는 일반적으로 더 큰 전력 요구 사항에 사용되는 6 AWG THHN 와이어를 나타냅니다. 구리이든 알루미늄이든 도체 재료는 이 크기 범위에서 와이어의 성능과 전류용량에 영향을 미칩니다.
6THHN 와이어(6AWG) 특성:
전류용량: 6 THHN 전선은 일반적으로 설치 조건, 도체 재질 및 주변 온도에 따라 약 55~65A의 전류 전달 용량을 갖습니다.
일반적인 용도: 6 THHN 전선은 주거용 출입구, 회로 차단기, 상업용 및 산업용 고전력 회로에 자주 사용됩니다. 중대형 가전제품, 배전, 대형 장비에 적합합니다.
구리 및 알루미늄 도체 모두 이 크기로 제공되며, 대규모 설치에는 알루미늄이 더 저렴한 옵션입니다.
