태양광 케이블은 태양광 패널에서 인버터 및 기타 장치로 안전하고 효율적인 전기 전송을 보장하도록 설계된 광전지(PV) 시스템의 필수 구성 요소입니다. 태양광 설치에서 가장 일반적으로 사용되는 케이블 크기 중 하나는 4mm² 태양광 케이블입니다. 이 기사에서는 "태양광 케이블"과 "태양선"이라는 키워드를 통합하면서 두께, 용도 및 장점에 중점을 두고 4mm 태양광 케이블의 물리적, 기술적 측면을 탐구합니다.
태양광 케이블이란 무엇입니까?
태양광 케이블(또는 태양광 와이어)은 광전지 시스템에 사용되는 특별히 설계된 전기 케이블입니다. 표준 전기 케이블과 달리 태양광 케이블은 UV 방사선 노출, 고온 및 기계적 응력을 포함한 혹독한 실외 환경을 견딜 수 있도록 설계되었습니다.
태양광 케이블의 주요 특징은 다음과 같습니다.
내구성:극한의 온도와 기상 조건을 견뎌냅니다.
격리:고품질 절연재로 누전을 방지합니다.
UV 저항:햇빛에 장기간 노출되도록 설계되었습니다.
전압 등급:최대 1500V의 높은 DC 전압을 처리할 수 있습니다.
유연성:복잡한 구성에도 설치가 쉽습니다.
태양광 케이블의 일반적인 표준에는 H1Z2Z2-K 및 PV{3}}F가 포함되어 있어 산업 안전 및 성능 요구 사항을 준수합니다.

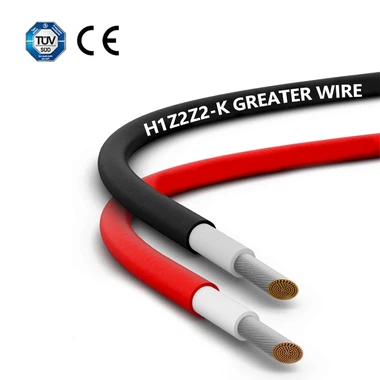

4mm² 태양광 케이블 이해
1. 4mm²는 무엇을 의미합니까?
"4mm²" 사양은 케이블 내부 도체의 단면적을 나타냅니다. 이 측정을 통해 케이블의 전류 전달 용량과 전압 강하에 대한 저항이 결정됩니다.
2. 4mm 태양광 케이블의 두께
4mm 태양광 케이블의 전체 두께에는 도체와 절연층이 모두 포함됩니다. 정확한 치수는 케이블 유형 및 제조업체에 따라 다르지만 일반적인 사양은 다음과 같습니다.
지휘자 직경:약 2.26mm(순동)
외경(절연재 포함):일반적으로 단열재 및 표준(예: H1Z2Z2-K 또는 PV{7}}F)에 따라 5.5mm에서 7.0mm 사이입니다.
외경은 환경 요인으로부터 보호하는 단열재 및 덮개 층을 설명합니다.
3. 다른 태양광 케이블과의 비교
4mm 케이블을 비교하는 방법을 이해하기 위해 다른 일반적인 크기를 간략하게 살펴보겠습니다.
2.5mm² 태양광 케이블:외경 범위는 4.5mm에서 6.0mm 사이입니다.
6mm² 태양광 케이블:외부 직경 범위는 6.0mm ~ 8.0mm입니다.
케이블이 두꺼울수록 전류를 처리하고 장거리에 걸쳐 전압 강하를 견딜 수 있는 용량이 커집니다.
4mm² 태양광 케이블의 응용
1. 주거용 태양광 시스템
4mm² 태양광 케이블은 전류 용량과 유연성 사이의 균형으로 인해 주거용 설치에 널리 사용됩니다. 다음을 연결하는 데 이상적입니다.
인버터에 대한 태양광 패널.
문자열 또는 배열 내의 패널.
2. 중소 규모 상용 시스템
상업용 애플리케이션에서 4mm² 케이블은 케이블 길이가 더 짧은 중저전력 시스템에 적합합니다.
3. 스트링 배선
패널이 직렬로 연결된 태양광 패널 스트링은 일반적으로 결합된 전류를 처리하기 위해 4mm² 케이블을 사용합니다.
4mm 태양광 케이블의 주요 특징
1. 도체 재료
4mm² 태양광 케이블은 종종 주석 도금된 구리 도체를 특징으로 하며 이는 뛰어난 전기 전도성과 부식 저항성을 제공합니다.
2. 절연 및 외장
재료:단열재는 일반적으로 가교 폴리에틸렌(XLPE) 또는 유사한 재료로 만들어져 높은 열적 및 기계적 저항성을 제공합니다.
표준:H1Z2Z2-K 또는 PV{3}}F 표준을 준수하면 UV 저항성과 장기적인 내구성이 보장됩니다.
3. 전류 운반 용량
4mm 태양광 케이블의 전류 용량은 주변 온도, 설치 방법, 케이블 표준과 같은 요인에 따라 달라집니다.
H1Z2Z2-K 표준:최적의 조건에서 최대 55A.
PV1-F 표준:표준 조건에서 최대 44A.
4. 전압 정격
4mm² 태양광 케이블은 최대 1500V DC의 전압 정격을 가지며 대부분의 주거용 및 상업용 PV 시스템에 적합합니다.
4mm 태양광 케이블 사용의 이점
비용 효율적:성능과 경제성 사이의 균형을 제공합니다.
가볍고 유연함:대형 케이블에 비해 취급 및 설치가 더 쉽습니다.
주거용 시스템에 적합함:대부분의 중소 규모 설치의 전류 및 전압 요구 사항을 충족합니다.
표준 준수:H1Z2Z2-K 또는 PV{3}}F 표준 인증을 통해 안전성과 신뢰성을 보장합니다.
올바른 케이블 두께 선택
태양광 시스템의 케이블 두께를 결정할 때 다음 요소를 고려하십시오.
1. 전류 및 전압 요구 사항
전류가 55A 미만인 시스템의 경우 4mm² 케이블이면 충분합니다.
더 높은 전류 또는 더 긴 케이블 길이의 경우 전압 강하를 최소화하기 위해 6mm² 이상의 케이블을 고려하십시오.
2. 케이블 실행 거리
케이블 길이에 따라 전압 강하가 증가합니다. 태양광 패널과 인버터 사이의 거리가 20m를 초과하는 경우 손실을 줄이기 위해 6mm² 케이블이 더 적합할 수 있습니다.
3. 시스템 규모
중소 규모 시스템: 4mm² 케이블이 이상적입니다.
대규모 상업용 또는 유틸리티 규모 시스템: 6mm² 또는 10mm²와 같은 더 큰 케이블이 필요할 수 있습니다.
4. 안전 및 인증
신뢰성과 규정 준수를 위해 항상 H1Z2Z2-K 또는 PV{3}}F와 같은 업계 표준을 충족하는 케이블을 선택하세요.
케이블 선택 시 흔히 저지르는 실수
소형 케이블:더 높은 전류 용량이 필요한 시스템에 4mm² 케이블을 사용하면 과열 및 에너지 손실이 발생할 수 있습니다.
전압 강하 무시:거리를 고려하지 않고 케이블을 선택하면 시스템 효율성이 저하될 수 있습니다.
사양 초과:필요한 것보다 더 큰 케이블을 사용하면 큰 이점 없이 비용이 증가합니다.
