세계가 재생 에너지원으로 전환함에 따라 태양 에너지는 가장 실행 가능하고 널리 채택되는 대안 중 하나가 되었습니다. 햇빛을 전력으로 변환하는 태양광 패널은 생성된 에너지를 인버터, 배터리 또는 전력망에 전송하기 위해 효율적인 배선을 사용합니다. 모든 태양광 발전 시스템의 중요한 구성 요소 중 태양광 케이블과 태양광 와이어는 안전하고 안정적이며 효율적인 에너지 전송을 보장하는 데 필수적인 역할을 합니다.
태양광 설비에 대한 일반적인 질문 중 하나는 사용할 전선이나 케이블의 적절한 크기에 관한 것입니다. 구체적으로, 4mm 태양광 케이블은 몇 암페어를 전달할 수 있습니까? 이 기사에서는 4mm 태양광 케이블의 전류 전달 용량에 초점을 맞춰 태양광 케이블, 태양광 전선의 세부 사항과 태양광 패널 시스템에 대한 올바른 배선을 선택하는 방법을 살펴보겠습니다.
태양광 케이블이란 무엇입니까?
태양광 케이블은 태양 에너지 시스템용으로 특별히 설계된 전기 케이블 유형입니다. 태양광 패널, 인버터, 충전 컨트롤러, 배터리 등 시스템의 다양한 구성 요소를 연결합니다. 태양광 케이블의 주요 역할은 태양광 패널에서 생성된 전기를 다른 시스템 구성 요소로 안전하게 전달하는 것입니다.
태양광 케이블은 햇빛, 다양한 온도, 습기 및 물리적 마모에 노출되므로 실외 조건을 견딜 수 있도록 제작되었습니다. 따라서 환경 요인으로부터 보호할 수 있는 재료로 만들어집니다. 케이블은 일반적으로 자외선 차단 및 내후성 절연재로 제작되어 열악한 조건에서도 수명과 일관된 성능을 보장합니다.
태양 에너지 시스템에 사용되는 케이블에는 두 가지 주요 유형이 있습니다.
DC 태양광 케이블(직류): 태양광 패널이 직류(DC) 전기를 생산하기 때문에 가장 일반적으로 사용되는 케이블입니다.
AC 태양광 케이블(교류): 이 케이블은 인버터에서 전기 그리드 또는 부하로 교류(AC)를 전달하는 데 사용됩니다.
태양광 케이블은 일반적으로 효율적인 전력 전송을 위해 구리 또는 알루미늄 도체로 구성됩니다. 절연체는 전선을 보호하고 습기나 자외선(UV) 노출로 인한 단락을 방지하도록 설계되었습니다.
솔라 와이어 란 무엇입니까?
태양광 와이어는 전류를 전달하는 태양광 케이블 내부의 개별 와이어를 말합니다. 솔라와이어는 구리나 알루미늄 등의 도체로 만들어지며 전기적 결함과 환경 피해로부터 보호하기 위해 절연재로 코팅되어 있습니다. 전선의 주요 역할은 태양광 패널에서 생성된 전기를 인버터나 배터리 뱅크로 운반하여 저장하거나 사용하는 것입니다.
케이블 내부 와이어의 품질과 크기는 케이블의 전류 전달 용량과 성능을 결정하는 데 매우 중요합니다. 와이어는 일반적으로 4mm², 6mm² 또는 10mm²와 같은 다양한 게이지 또는 단면적에서 사용할 수 있으며 더 많은 전류를 처리할 수 있는 더 두꺼운 와이어가 있습니다.
4mm 태양광 케이블은 몇 암페어를 전달할 수 있습니까?
가장 자주 묻는 질문 중 하나는 4mm 태양광 케이블이 처리할 수 있는 암페어 수입니다. 태양광 케이블의 전류 전달 용량은 전선 유형(구리 또는 알루미늄), 케이블 절연재, 주변 온도 및 정격 전압을 포함한 여러 요인에 따라 달라집니다.
이 질문에 정확하게 대답하려면 다음 사항을 고려해야 합니다.
단면적 및 전류용량: 전류용량은 케이블이 안전하게 전달할 수 있는 최대 전류량을 나타냅니다. 태양광 케이블의 경우 4mm² 케이블의 전류 용량은 일반적으로 약 24~30A입니다. 이는 중소형 주거용 태양광 시스템에 충분합니다. 그러나 실제 전류용량은 케이블의 절연 및 환경 조건에 따라 달라질 수 있습니다.
구리 대 알루미늄 와이어: 구리 도체는 알루미늄보다 전류 전달에 더 효율적입니다. 구리 태양광 케이블은 전도성이 더 좋습니다. 즉, 4mm² 구리 케이블은 같은 크기의 알루미늄 와이어보다 더 높은 전류를 전달할 수 있습니다. 예를 들어, 4mm² 구리선은 약 30암페어를 안전하게 전달할 수 있는 반면, 동일한 크기의 알루미늄 와이어는 전도성이 낮기 때문에 24암페어만 전달할 수 있습니다.
절연 유형: 전선 주변의 절연재도 케이블의 전류용량을 결정하는 데 중요한 역할을 합니다. 고품질 가교 폴리에틸렌(XLPE) 또는 에틸렌 테트라플루오로에틸렌(ETFE) 절연체를 사용한 태양광 케이블은 더 높은 온도를 견디고 더 나은 성능을 제공하는 것으로 평가되었습니다. 절연 재료가 수준 이하인 경우 케이블의 전반적인 전류 전달 능력에 영향을 미칠 수 있습니다.
주변 온도: 케이블이 작동하는 주변 온도도 전류 전달 용량에 영향을 미칩니다. 온도가 높을수록 케이블이 과열되어 안전하게 전달할 수 있는 전류량이 줄어들 수 있습니다. 태양광 케이블은 일반적으로 -40도에서 +90도의 온도 범위에 대해 등급이 지정되지만 온도가 매우 높은 지역에서는 과열을 방지하기 위해 더 두꺼운 케이블이 필요할 수 있습니다.
전압 정격: 태양광 케이블의 정격 전압도 전류 전달 용량에 영향을 미칩니다. 광전지 시스템에 사용되는 일반적인 태양광 DC 케이블의 정격은 600V이지만, 더 높은 전압 시스템에는 더 높은 전압 정격의 케이블이 필요할 수 있습니다. 전압이 높을수록 동일한 전원 출력에 대한 전류가 낮아지므로 동일한 시스템 용량에 대해 더 작은 케이블 크기를 사용할 수 있습니다.
태양광 케이블 및 와이어 선택에 영향을 미치는 요인
태양광 패널 설치에 적합한 태양광 케이블 또는 태양광 와이어를 선택할 때 다음 요소를 고려하는 것이 중요합니다.
시스템 크기 및 전력 요구 사항: 태양광 설비의 크기는 케이블 선택에 직접적인 영향을 미칩니다. 전력 출력이 더 높은 대형 시스템에서는 증가된 전류를 처리하기 위해 더 두꺼운 케이블이 필요합니다. 예를 들어, 4mm 태양광 케이블은 일반적으로 최대 3kW의 전력 출력을 갖는 소규모 주거용 시스템에 적합합니다. 전력 생산량이 더 높은(예: 5kW 이상) 대규모 시스템의 경우 전력 손실을 방지하고 안전을 보장하기 위해 6mm² 또는 10mm²와 같은 더 두꺼운 케이블이 필요할 수 있습니다.
구성 요소 사이의 거리: 태양광 패널과 인버터 또는 배터리 저장 시스템 사이의 거리는 케이블 크기를 결정하는 또 다른 중요한 요소입니다. 거리가 길어지면 저항이 높아지고 전압 강하가 커져 시스템 효율성이 저하될 수 있습니다. 전압 강하를 보상하기 위해 장거리 실행에는 더 두꺼운 케이블이 필요할 수 있습니다. 거리가 10m를 초과하는 경우 4mm² 케이블 대신 6mm² 또는 10mm² 케이블이 필요할 수 있습니다.
전압 강하 및 전력 손실: 장거리에서 전기는 전압 강하를 경험하여 전력 손실을 초래합니다. 이러한 손실을 최소화하려면 올바른 크기의 케이블을 사용하는 것이 중요합니다. 4mm 태양광 케이블은 단거리(10미터 미만) 및 전류 요구 사항이 더 낮은 시스템에 적합합니다. 장거리의 경우 케이블 크기를 늘려 전압 강하와 전력 손실을 줄여야 합니다.
온도 고려 사항: 태양광 케이블은 하루 종일 다양한 온도에 노출되는 경우가 많으며, 특히 실외에 설치할 경우 더욱 그렇습니다. 온도가 높으면 케이블 성능이 저하되어 과열될 수 있습니다. 표준 온도 조건에서는 4mm 태양광 케이블이면 충분할 수 있지만 주변 온도가 높은 지역(30도 이상)에서는 두꺼운 케이블을 사용하면 과열을 방지하는 데 도움이 될 수 있습니다.
태양광 케이블 및 전선의 종류
시중에는 여러 유형의 태양광 케이블과 태양광 전선이 있습니다. 가장 일반적인 것들은 다음과 같습니다:

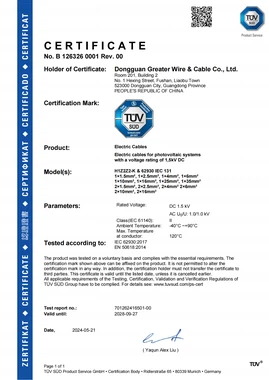

TUV 인증 태양광 케이블: TUV 인증은 태양광 케이블이 국제 안전 및 품질 표준을 충족함을 보장합니다. TUV 인증은 케이블이 자외선에 강하고, 내후성이 있으며, 태양광 발전 설비에서 발견되는 가혹한 조건을 처리할 수 있는지 확인하는 데 필수적입니다.
UV 저항성 케이블: 태양광 패널은 일반적으로 옥외에 설치되므로 케이블은 UV 복사에 대한 저항성을 가져야 합니다. UV 방지 케이블은 햇빛에 장기간 노출되어 발생하는 성능 저하를 방지하여 케이블이 수년 동안 기능과 안전성을 유지하도록 보장합니다.
단일 코어 및 다중 코어 케이블: 단일 코어 케이블은 직류 전송에 더 나은 효율성을 제공하기 때문에 일반적으로 태양광 설치에 사용됩니다. 멀티 코어 케이블은 유연성이 필요할 때나 여러 구성 요소 배선과 같은 특정 애플리케이션에 사용됩니다.
구리 대 알루미늄 케이블: 구리 케이블은 우수한 전도성과 효율성으로 인해 태양광 설비에 가장 일반적으로 사용됩니다. 알루미늄 케이블은 비용이 저렴하기 때문에 대규모 설치에 사용되기도 하지만 효율성이 떨어지고 동일한 전류를 처리하기 위해 더 큰 단면적이 필요합니다.
