THHN 와이어 또는 열가소성 고내열 나일론 코팅 와이어는 내구성, 다용도성 및 내화성 측면에서 전기 산업에서 널리 인정받고 있습니다. 상업용 및 주거용 프로젝트에 일반적으로 사용되는 THHN 와이어는 다양한 환경 조건을 견딜 수 있는 능력으로 인해 전기 배선의 필수 요소입니다. 이 기사에서는 THHN 와이어의 내화 특성을 자세히 알아보고 다른 유형의 전기 배선 재료와 어떻게 비교하는지 살펴봅니다.
열가소성 물질: 가열하면 부드러워지고 냉각되면 단단해지는 플라스틱 소재.
높은 내열성: 열화 없이 높은 온도를 견딜 수 있는 능력을 나타냅니다.
나일론 코팅: 추가적인 기계적 강도와 오일, 휘발유, 마모에 대한 저항성을 강화하는 보호층입니다.
다양한 게이지와 유형으로 제공되는 THHN 와이어는 건조하고 습한 장소에서 광범위하게 사용됩니다. 그 구조는 구리 또는 알루미늄 도체, 열가소성 절연체 및 나일론 재킷으로 구성됩니다.
THHN 와이어의 내화성
온도 등급
THHN 와이어는 내화성에 기여하는 인상적인 온도 등급을 가지고 있습니다. 등급은 다음과 같습니다.
건조한 장소에서 90도(194도 F)
젖은 장소에서 75도(167도 F)
THHN의 업그레이드 버전인 THWN-2의 경우 습한 조건에서도 90도(194F)
이러한 등급은 THHN 와이어가 고열 시나리오에서 안전하게 작동할 수 있도록 보장하여 과열로 인한 화재 위험을 줄입니다.
나일론 코팅 및 내화성
THHN 와이어의 나일론 재킷은 추가 보호층 역할을 합니다. 명시적으로 내화성이 있는 것은 아니지만 나일론 코팅은 열에 대한 상당한 저항성을 제공하여 고온에 단기간 노출되는 동안 손상을 최소화합니다. 또한 전기 스파크로 인한 점화 위험을 줄이는 데도 도움이 됩니다.
가연성 표준

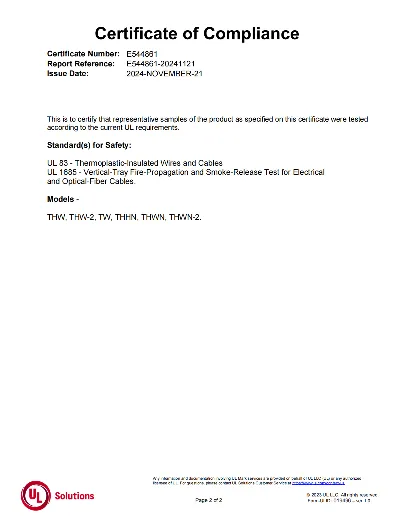

THHN 와이어는 열가소성 절연 전선 및 케이블에 대한 UL 83 표준과 같은 엄격한 가연성 표준을 충족합니다. 이러한 표준을 준수하면 와이어가 내화성과 안전성에 대한 엄격한 테스트를 거쳤음을 보장합니다.
화재가 발생하기 쉬운 지역의 응용
THHN 와이어는 고온에 견딜 수 있어 다음과 같이 열에 노출되기 쉬운 환경의 응용 분야에 적합합니다.
산업 플랜트
전기 인클로저
고출력 기계를 갖춘 건물
THHN 와이어를 올바르게 사용하면 열 스트레스 하에서 무결성을 유지하여 전기 화재 가능성을 줄입니다.
다른 전선 유형과의 비교
THHN 와이어는 비용과 성능의 균형 때문에 널리 선택되지만 내화성과 관련하여 다른 와이어 유형과 비교하는 방법을 이해하는 것이 중요합니다.
THHN 대 XHHW
THHN 와이어: 나일론 코팅으로 건조하고 습기가 많은 장소에 적합합니다.
XHHW 와이어: 가교 폴리에틸렌 단열재는 우수한 내화성을 제공하며 극심한 열 노출 환경에 선호됩니다.
THHN 대 MC 케이블
THHN 와이어: 추가 보호를 위해 도관에 설치됩니다.
MC케이블: 종종 금속 재킷과 함께 사전 조립되어 추가 내화층을 제공합니다.
THHN 대 방화 케이블
내화 케이블은 장기간 직접적인 화재 노출을 견딜 수 있도록 명시적으로 설계되어 표준 THHN 와이어보다 생명 안전 시스템에 더 적합합니다.
적절한 설치로 내화성 강화
THHN 와이어의 내화성을 극대화하려면 올바른 설치가 중요합니다. 주요 고려 사항은 다음과 같습니다.
도관 사용: 금속 도관이 장벽 역할을 하여 내화성을 강화합니다.
과부하 방지: 전선의 전류 전달 용량을 초과하면 과열이 발생할 수 있습니다.
정기점검: 전선을 주기적으로 점검하여 잠재적인 화재 위험을 예방합니다.
