XHHW 와이어는 Thhn 와이어와 어떻게 비교됩니까?

1. XHHW 및 THHN 와이어의 개요

1.1 Thhn 와이어는 무엇입니까?

Thhn은열가소성 고열 내성 나일론 코팅철사. 이 유형의 와이어는 주거, 상업 및 산업 전기 시스템에서 널리 사용됩니다. thhn 와이어는 일반적으로 다음과 같습니다.

PVC 단열재 :Thhn 와이어는 절연에 폴리 비닐 클로라이드 (PVC)를 사용합니다. PVC는 비용 효율성과 우수한 전기 절연 특성으로 알려진 열가소성 재료입니다.

나일론 재킷 :외부 나일론 재킷은 내마모성과 오일 및 휘발유와 같은 화학 물질에 대한 추가 보호 기능을 제공합니다.

온도 등급 :Thhn 와이어는 건조 위치에서 최대 90도 (194도 F)와 습한 위치에서 최대 75도 (167도)까지 평가됩니다. 그들은 일반적으로 도관과 경마장에 사용됩니다.

응용 프로그램 :THHN은 일반적으로 배선, 공작 기계, 제어 회로 및 기기 배선을 구축하는 데 사용됩니다.

저렴한 비용과 설치 용이성으로 인해 Thhn 와이어는 많은 범용 배선 응용 프로그램의 업계 표준이되었습니다.

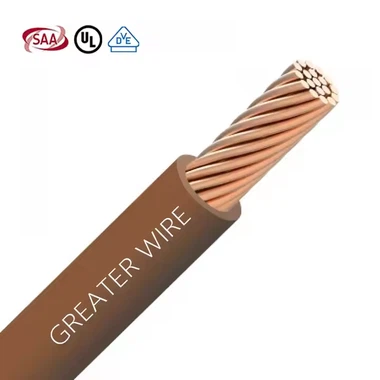

1.2 XHHW 와이어는 무엇입니까?

XHHW 와이어는가교 된 고열 내성 방수성철사. "XHHW"라는 명칭은이 와이어 유형의 주요 속성을 강조합니다.

XLPE 단열재 :XHHW 와이어는 열가소성 PVC와 비교하여 우수한 전기 특성을 제공하는 열 세대 재료 인 가교 폴리에틸렌 (XLPE)으로 절연됩니다. 가교 공정은 단열재의 성능을 크게 향상시키는 3 차원 네트워크를 초래합니다.

고열 및 방수 :XHHW 와이어는 고온을 견딜 수 있고 물 침입에 저항하도록 설계되었습니다. 이를 통해 야외, 지하 및 산업 응용 분야를 포함한 가혹한 환경에 특히 적합합니다.

온도 등급 :차세대 XHHW 와이어 인 XHHW -2은 건조 및 습식 위치 모두에서 90도 등급으로 평가됩니다. 대조적으로, 원래 XHHW 와이어는 습한 환경에서 75 도로 제한되었습니다.

내구성:XHHW 와이어는 XLPE 절연으로 인해 화학 물질, 마모 및 환경 적 요인에 대한 내성이 향상됩니다. 광범위한 온도에 걸쳐 기계적 특성과 유연성을 유지합니다.

2. 구성과 구성

2.1 단열재

Thhn과 XHHW 와이어의 가장 근본적인 차이점은 단열재에 있습니다.

Thhn 와이어 :

재료:열가소성 PVC 단열재를 사용합니다.

속성:PVC는 비교적 저렴하며 정상적인 작동 조건에서 적절한 단열재를 제공합니다. 그러나 습한 환경에서 고온에 대한 저항력이 떨어지는 경향이 있으며 극한 조건에 노출되면 시간이 지남에 따라 저하 될 수 있습니다.

나일론 코팅 :나일론 재킷은 마모 저항성을 추가하고 기계적 손상과 일부 화학적 노출로부터 PVC 단열재를 보호합니다.

XHHW 와이어 :

재료:Thermoset XLPE 절연을 사용합니다.

속성:XLPE (가교 된 폴리에틸렌)는 화학적으로 안정적이며 더 높은 온도에 내성이 있습니다. 가교 공정은 단열 특성을 향상시키고 더 낮은 유전 상수를 제공하는 내구성있는 3 차원 네트워크를 생성합니다.

내구성:XLPE 단열재는 PVC에 비해 수분, 화학 물질 및 마모에 더 내성이 있습니다. 이로 인해 XHHW 와이어는 가혹하고 까다로운 환경에 우수한 옵션이됩니다.

단열재 선택은 특히 온도 저항 및 환경 내구성 측면에서 와이어의 성능에 직접적인 영향을 미칩니다.

2.2 재킷 및 전반적인 건축

Thhn Construction :
Thhn 와이어는 나일론 재킷으로 덮인 비교적 얇은 PVC 단열층으로 제작되었습니다. 이 조합은 보호와 유연성 사이의 균형을 제공하지만, 얇은 단열재는 극한 조건에서 강력하지 않을 수 있습니다.

XHHW 건설 :
XHHW 와이어는 본질적으로 더 내구성이 높은 두꺼운 XLPE 단열재를 특징으로합니다. 더 두꺼운 단열재는 물리적 손상, 화학적 노출 및 환경 적 요인에 대한 향상된 보호 기능을 제공합니다. 두꺼운 재킷에도 불구하고 현대식 XHHW 와이어는 저온 환경에서도 높은 수준의 유연성을 유지하도록 설계됩니다.

3. 온도 등급 및 환경 적합성

3.1 온도 성능

작동 온도는 주어진 애플리케이션에 대한 배선의 적합성을 결정하는 데 중요한 요소입니다.

Thhn 와이어 :

건조 위치 :최대 90도 등급.

젖은 위치 :최대 75 학년 등급.

함축:습한 환경의 낮은 등급은 Thhn 와이어가 일반적으로 도관 내와 같은 촉촉한 또는 실외 조건에서 추가 보호 기능을 사용한다는 것을 의미합니다.

XHHW -2 와이어 :

마른 위치와 젖은 위치 :90도 등급.

이점:이 균일 한 등급은 XHHW -2 와이어가 성능을 손상시키지 않고 습식 및 건조 환경 모두에서 자신있게 사용할 수있게합니다. 특히 야외 설치, 지하 배선 및 수분 노출이 우려되는 응용 분야에 특히 적합합니다.

3.2 수분 및 화학 물질에 대한 저항

Thhn 와이어 :
PVC 절연은 표준 조건에서 효과적이지만 시간이 지남에 따라 물과 화학 물질에 노출 될 때 분해되기 쉽다. 나일론 재킷은이 위험의 일부를 완화하는 데 도움이되지만 완전히 제거하지는 않습니다.

XHHW 와이어 :
XLPE 단열재는 본질적으로 수분과 화학 물질에 더 내성이 있습니다. 그것의 가교 된 구조는 단열재가 물을 흡수하지 않고 가혹한 화학 환경에 장기간 노출되면 안정적으로 유지되도록합니다. 이로 인해 XHHW 와이어는 화학 물질, 오일 및 기타 부식성 물질이있는 산업 응용 분야에 이상적입니다.

3.3 유연성과 내구성

Thhn 와이어 :
Thhn 와이어는 쉽게 설치할 수 있도록 설계되었지만 PVC 단열재는 매우 추운 조건에서 부서지기 쉽습니다. 고온 시나리오에서 PVC는 특히 와이어에 기계적 응력이 적용되는 경우 PVC가 부드러워지고 저하 될 수 있습니다.

XHHW 와이어 :
XLPE 단열재는 낮은 온도를 포함하여 더 넓은 온도 범위에서 유연성을 유지합니다. 또한, 내구성이 향상되고 마모에 대한 저항성은 XHHW 와이어가 설치 및 장기 서비스 중에 손상을 입을 가능성이 적다는 것을 의미합니다.

4. 응용 프로그램 차이

4.1 주거 및 상업용 응용 프로그램

THHN 및 XHHW 와이어는 모두 주거 및 상업용 전기 설치에 사용되지만 응용 프로그램은 환경 조건에 따라 다를 수 있습니다.

Thhn 와이어 애플리케이션 :

실내 배선 :마른 위치의 일반적인 건물 배선에 종종 사용됩니다.

도관 설치 :물리적 보호가 제공되는 도관 내에 일반적으로 설치됩니다.

비용 효율적인 솔루션 :저렴한 비용으로 인해 극한 조건이 예상되지 않는 표준 주거 및 사무실 설치에 매력적인 옵션이됩니다.

XHHW 와이어 애플리케이션 :

가혹한 환경 :수분, 화학 물질 또는 극한 온도에 노출 된 지역에 사용하기에 이상적입니다.

실외 및 지하 배선 :강화 된 내구성이 필요한 야외 조명, 지하 피더 및 산업 설치와 같은 응용 분야에서 자주 사용됩니다.

고성능 요구 :개선 된 열과 화학 저항은 XHHW 와이어를 임계 회로 및 산업 기계에 선호하는 선택으로 만듭니다.

4.2 산업 및 유틸리티 설치

Thhn 와이어 :
Thhn 와이어는 많은 산업 환경에서 널리 퍼져 있지만 도관 시스템에 의해 보호되는 통제 된 환경에서 가장 잘 사용됩니다.

XHHW 와이어 :
우수한 절연 특성과 균일 한 온도 등급으로 인해 XHHW 와이어는 극한 조건에 노출되는 유틸리티 및 산업 응용 분야에 더 적합합니다. 이들은 제조 플랜트, 화학 처리 시설 및 야외 유틸리티 설치와 같은 수분이 많은 수분 또는 화학적 노출이있는 환경에서 특히 가치가 있습니다.

5. 비용 고려 사항

5.1 가격 차이

Thhn 와이어 :
일반적으로 Thhn 와이어는 XHHW 와이어보다 저렴합니다. 저렴한 비용은 주로 XLPE보다 더 저렴한 PVC 단열재 사용 때문입니다. 많은 표준 설치의 경우 THHN은 추가 비용없이 충분한 성능을 제공합니다.

XHHW 와이어 :
XHHW 와이어는 XLPE 단열재와 내구성이 향상된 XHHW 와이어가 더 비쌉니다. 그러나 까다로운 조건에서의 높은 성능은 유지 보수 비용이 낮아지고 서비스 수명이 길어서 중요한 응용 분야에서 장기적으로 더 큰 가치를 제공 할 수 있습니다.

5.2 성능과 예산 균형

THHN과 XHHW WIRE를 결정할 때 선택은 종종 프로젝트의 특정 요구 사항과 예산 제약 조건으로 이어집니다.

예산에 민감한 프로젝트 :
환경이 제어되고 수분 또는 화학적 노출의 위험이 최소화되는 프로젝트의 경우, THHN 와이어는 성능의 균형과 비용 효율성을 제공합니다.

고성능 응용 프로그램 :
배선이 산업 설치, 실외 응용 프로그램 또는 XHHW 와이어에 화학적 노출 투자가 높은 영역과 같은 가혹한 조건을 견뎌야하는 시나리오에서는 전반적인 성능, 안전성 향상 및 총 소유 비용이 낮아질 수 있습니다.

6. 설치 및 취급 고려 사항

6.1 설치 용이성

Thhn 와이어 :
비교적 얇은 단열재와 가벼운 전선의 디자인은 도관을 더 쉽게 당길 수 있습니다. 그러나 도관이 단단히 포장되거나 복잡한 라우팅이 필요한 상황에서는 단열재 손상을 피하기 위해주의를 기울여야합니다.

XHHW 와이어 :
더 두꺼운 절연 층이 있음에도 불구하고 최신 XHHW 와이어는 유연성을 염두에두고 설계되었습니다. XLPE 단열재는 더 쉽게 구부러지고 처리 할 수있어 설치 중에 손상의 위험이 줄어 듭니다. 이는 도관 경로가 간단하지 않은 구부러진 구멍을 뚫는 응용 분야에서 특히 유리합니다.

6.2 안전 및 규정 준수

THHN 및 XHHW 와이어는 NEC (National Electrical Code) 및 기타 산업 표준을 준수하도록 설계되어 안전한 설치 및 운영을 보장합니다. 선택한 와이어가 예상대로 수행되도록 제조업체의 설치 지침 및 로컬 전기 코드를 따라야합니다. XHHW 와이어의 열, 물 및 화학 물질에 대한 우수한 저항은 이러한 요소가 우려되는 환경에서 안전한 안전을 제공합니다.

7. 극한 조건에서의 성능

7.1 화학 및 내마모성

Thhn 와이어 :
Thhn 와이어에 사용되는 PVC 단열재는 특정 화학 물질에 대한 우수한 저항성을 제공합니다. 그러나 공격적인 용매 또는 장기 화학적 접촉에 노출되면 저하 될 수 있습니다. 나일론 재킷은 약간의 추가 보호 기능을 추가하지만 매우 부식성이있는 환경에서는 충분하지 않을 수 있습니다.

XHHW 와이어 :
XHHW 와이어의 XLPE 절연은 화학 물질, 오존 및 물리적 마모에 훨씬 더 저항력이 있습니다. 이로 인해 XHHW 와이어는 가혹한 화학 물질 및 물리적 마모에 대한 노출이 예상되는 산업 및 실외 응용 프로그램에 이상적입니다. 또한, XLPE 단열재는 화상시 독성 연기를 방출하지 않으므로 화재 상황에서 안전 이점이 될 수 있습니다.

7.2 추운 온도 및 온도의 유연성과 내구성

Thhn 와이어 :
Thhn 와이어는 건조한 조건에서 더 높은 온도에서 잘 작동하지만 매우 추운 환경에서는 덜 유연해질 수 있습니다. PVC 단열재는 경화 될 수 있으므로 시간이 지남에 따라 와이어를 더욱 부서지게 할 수 있습니다.

XHHW 와이어 :
XLPE 절연 덕분에 XHHW 와이어는 더 넓은 온도 범위에서 유연성을 유지합니다. 그들은 여전히 ​​높은 내열 저항을 제공하면서 추운 온도에서 유연하게 남아 있습니다. 이 듀얼 기능은 상당한 온도 변화를 경험하는 프로젝트를위한보다 다재다능한 옵션입니다.

​

8. 주요 차이점 요약

두 와이어 유형 모두 업계 표준을 충족하며 일반적으로 다양한 응용 분야에서 사용됩니다. 그러나 사용 대상 결정은 궁극적으로 설치의 특정 환경 및 성능 요구 사항에 따라 다릅니다.

9. 프로젝트에 올바른 선택을합니다

thhn과 xhhw 와이어를 결정할 때 다음 질문을 고려하십시오.

환경 조건은 무엇입니까?
수분, 화학 물질 또는 극한 온도에 노출 된 설치의 경우 습한 조건에서 XHHW 와이어의 탁월한 내구성과 더 높은 온도 등급이 더 나은 선택이됩니다.

예산은 무엇입니까?
비용이 주요 관심사이고 통제 된 실내 환경에 배선이 설치되면 ThHN 와이어는 저렴한 가격으로 우수한 성능을 제공합니다.

설치 문제는 무엇입니까?
복잡한 도관 시스템에서 단단한 굽힘 또는 설치가 필요한 프로젝트의 경우 XHHHW 와이어의 유연성이 향상되면 더 부드러운 설치 프로세스로 이어지고 손상의 위험을 줄일 수 있습니다.

숙련 된 전기 전문가와 상담하고 최종 결정을 내리기 전에 현지 전기 코드를 검토하는 것이 항상 현명합니다.
