THHN 와이어 또는 열가소성 고내열 나일론 코팅 와이어는 주거용 및 상업용 응용 분야에서 가장 일반적으로 사용되는 전선 중 하나입니다. 내열성, 내마모성 및 유연성으로 유명한 THHN 와이어는 배전, 조명 및 제어 시스템에서 중요한 역할을 하는 다용도 옵션입니다. 그러나 설치 또는 사용 중에 발생하는 일반적인 질문은 THHN 와이어가 젖을 수 있는지 또는 습한 환경에 적합한지 여부입니다.
이 기사에서는 THHN 와이어가 습기에 노출될 수 있는지 여부, 습한 조건에서 THHN 와이어를 사용할 때의 제한 사항, 다양한 환경에서 THHN 와이어의 특정 응용 분야를 살펴보겠습니다. 또한 THHN 와이어, 6 THHN을 사용하는 시기와 습식 응용 분야에 대한 잠재적 제한 사항에 대해서도 논의합니다.
1. THHN 와이어란 무엇입니까?

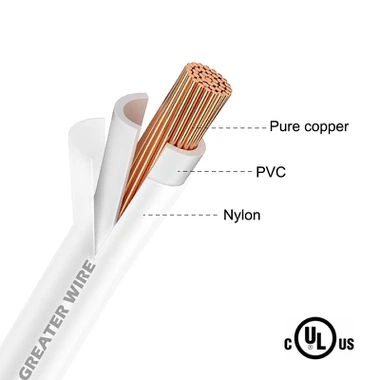

습한 조건에서 THHN 와이어의 적합성을 조사하기 전에 THHN 와이어 자체의 특성을 이해하는 것이 중요합니다. THHN 전선은 열가소성 절연체와 나일론 코팅을 한 전선입니다. 열가소성 단열재는 PVC(폴리염화비닐)로 제작되었으며, 외부 코팅은 나일론으로 제작되어 기계적 손상과 마모로부터 추가적인 보호 기능을 제공합니다.
THHN 와이어의 주요 특성:
내열성: THHN 와이어는 온도 등급이 최대 90도(194도 F)인 건조한 환경에서 사용하도록 등급이 지정되었습니다. 이는 주거용 및 상업용 전기 배선에 적합합니다.
격리: PVC 절연체는 전기적 결함으로부터 보호하며, 나일론 코팅은 마모에 강하고 외부 물리적 힘에 의한 손상 위험을 줄여줍니다.
전압 정격: THHN 전선은 일반적으로 600V 전기 시스템용 등급이므로 다양한 전기 응용 분야에 유용합니다.
재료: 와이어의 도체는 종종 구리로 만들어지지만 알루미늄 버전은 6THHN과 같은 더 큰 게이지에 사용할 수 있습니다.
유연성: THHN 와이어는 유연성이 있어 구부러지거나 꼬일 수 있어 무결성을 손상시키지 않으므로 전선관이나 좁은 공간에 쉽게 설치할 수 있습니다.
2. THHN 와이어가 젖을 수 있나요?
THHN 와이어가 젖을 수 있는지 여부에 대한 짧은 대답은 '아니오'입니다. 와이어에 THWN 또는 THW(방수 특성을 나타내는 "W" 포함)로 특별히 표시되어 있지 않는 한 젖거나 습한 환경에서 THHN 와이어를 사용하는 것은 권장되지 않습니다. 이는 THHN 전선에 사용되는 PVC 절연체가 건조한 조건에만 견딜 수 있도록 설계되었으며 습기에 장기간 노출되면 재료의 품질이 저하되고 전선의 안전한 전기 전달 능력이 손상될 수 있기 때문입니다.
THHN 와이어가 젖어서는 안 되는 이유:
PVC 단열재: THHN 전선에 사용되는 1차 절연재는 PVC로 열 및 전기적 결함으로부터 보호하지만 방수 기능은 없습니다. THHN 와이어가 습기에 노출되면 시간이 지남에 따라 절연이 파괴되어 단락, 전기 결함 또는 화재 위험이 발생할 수 있습니다.
부식 가능성: THHN 전선은 특히 구리 도체로 제작된 경우 물에 노출되면 부식에 더 취약할 수 있습니다. 외부 나일론 코팅은 마모를 방지하는 데 도움이 되지만 습하거나 습한 환경에서 물이 와이어 성능에 영향을 미치는 것을 방지하지는 못합니다.
전기 안전: 특히 THHN 와이어가 지하 시스템, 실외 설치 또는 습한 유틸리티 구역과 같이 습기나 습기가 많은 환경에 설치된 경우 습기로 인해 잠재적으로 누설 전류 또는 단락이 발생할 수 있습니다.
예외 및 방수 변형:
표준 THHN 와이어는 젖어서는 안 되지만, 습기에 더 잘 견디도록 설계된 다양한 THHN 와이어가 있습니다. 예를 들어, THWN 와이어(열가소성 내열 및 방수 나일론 코팅 와이어)는 물에 대한 노출을 견딜 수 있으며 습한 환경과 건조한 환경 모두에서 안전하게 사용할 수 있습니다. 이로 인해 THWN 전선은 실외 또는 지하 배선과 같이 전선이 습기에 노출될 수 있는 환경에 더 나은 선택이 됩니다.
3. THHN과 THWN: 차이점 이해
THHN과 THWN 와이어의 주요 차이점은 절연체의 내습성입니다. 두 가지를 자세히 살펴보겠습니다.
THHN 와이어:
애플리케이션: 주로 건조한 환경에서 사용됩니다.
격리: 단열재는 PVC로 되어 있어 내열성, 내마모성은 있으나 방수성은 없습니다.
제한사항: THHN 전선은 보호 전선관에 배치하지 않는 한 실외, 습기가 많은 곳, 지하 설치물과 같이 습기가 존재하는 장소에서는 사용하지 마십시오.
THWN 와이어:
애플리케이션: 건조한 환경과 습한 환경 모두에서 사용하기 적합합니다.
격리: 절연재는 PVC로 제작되었으며 방수등급이 있어 전선이 습기에 노출될 수 있는 장소에서도 안전하게 사용할 수 있습니다.
장점: 설치 장소가 습하거나 습한 장소인 경우 THWN 와이어를 선택하는 것이 좋습니다.
대부분의 경우 THHN과 THWN의 두 가지 유형의 전선이 하나의 제품에 결합되어 있으며 THHN/THWN으로 표시된 전선을 찾을 수 있습니다. 이 지정은 와이어가 건조하고 습한 조건 모두에서 사용될 수 있음을 나타내므로 THHN 와이어만 사용하는 것보다 더 다양한 용도로 사용할 수 있습니다.
4. THHN 와이어를 사용하는 경우: 응용 프로그램 및 제한 사항
THHN 와이어는 습한 환경에 적합하지 않다는 사실에도 불구하고 특히 건조하고 보호된 환경에서 다양한 용도로 사용할 수 있습니다. 다음은 THHN 와이어의 몇 가지 일반적인 용도입니다.
주거용 배선:
실내 회로: THHN선은 주택의 콘센트, 조명회로, 가전제품 연결부 등 실내배선에 많이 사용됩니다.
건조한 장소: 내부 벽이나 천장 등 습기가 걱정되지 않는 장소에서는 THHN 와이어가 효율적이고 내구성 있는 배전 옵션을 제공합니다.
상업 및 산업 응용:
도관 시스템: THHN 와이어는 습기 및 물리적 손상을 포함한 환경 요인으로부터 보호되는 전선관 시스템(예: 전기 금속 튜브 또는 PVC 전선관)에 자주 사용됩니다.
배전: THHN 와이어는 배전 회로, 제어 회로 및 조명 시스템에 자주 사용되며 다양한 장비 및 기계에 안정적인 전류를 공급합니다.
THHN 와이어 사용을 피해야 할 곳:
젖은 장소: THHN 전선은 지하실, 비에 노출되는 실외 설치물, 지하 시스템 등 젖거나 습기가 많은 장소에서 사용하지 마십시오. 이러한 지역에는 대신 THWN 전선 또는 UF 전선(지하 급전선)을 사용해야 합니다.
수분에 직접 노출: THHN 전선을 습기에 노출될 수 있는 장소에서 사용하는 경우 전선관이나 기타 방수 인클로저에서 적절하게 보호되는지 확인하십시오.
5. 6 THHN 와이어와 습한 환경에서의 한계
더 큰 게이지로 이동함에 따라 더 무거운 전력 분배 및 대규모 상업용 설치에 6 THHN 와이어(6 AWG 크기)가 사용됩니다. 습한 환경에서 6 THHN 와이어를 사용할 때의 제한은 더 작은 크기의 THHN 와이어에 대한 제한과 동일합니다.
6 THHN 와이어는 더 높은 전기 부하(설치 및 조건에 따라 최대 55-65 암페어)를 처리할 수 있지만 여전히 물에 노출되거나 습기 수준이 높은 지역에서는 사용하기에 적합하지 않습니다. 실외 용도나 습한 장소에서 6 THHN 와이어를 사용할 계획이라면 THWN 또는 XHHW 와이어와 같은 적절한 내습성 대안을 선택하는 것이 중요합니다.
