글로벌 에너지 전환이 가속화되면서 태양광발전(PV) 발전은 청정 및 재생에너지의 가장 중요한 원천 중 하나가 되었습니다. 북미, 남미, 중동, 동남아 등에서는 전례 없는 규모로 태양광발전소가 건설되고 있다. 동시에 전기 시스템-특히 케이블-에 대한 요구사항이 더욱 엄격해지고 있습니다.
PV 발전소는 사막의 극심한 더위, 해안 지역의 높은 습도, 강한 자외선에 장기간 노출 등 가혹한 조건에서 작동합니다. 이러한 환경에서 케이블은 고온, UV 복사, 습기 및 화학적 부식을 견뎌야 하며 동시에 안전성과 장기적인-안정성을 보장해야 합니다.
많은 PV 케이블 중에서,RHW-2 케이블안정적인 구조와 뛰어난 성능 덕분에 특히 대규모 중앙 집중식 PV 발전소에서 널리 채택되는 옵션이 되었습니다.{0}} 이 기사에서는 XHHW-2 케이블과의 비교와 함께 PV 애플리케이션에서 RHW-2 케이블의 장점에 대한 자세한 분석을 제공하여 시스템 설계자, 계약자 및 조달 전문가에게 귀중한 기술적 통찰력을 제공합니다.
기술적 특성 및 장점RHW-2 케이블
구조 및 표준

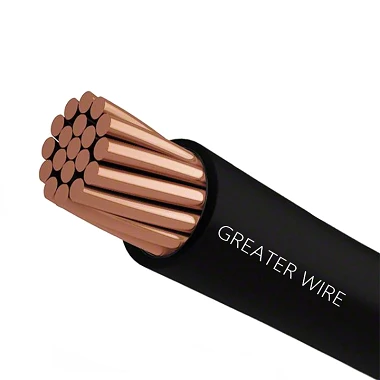

RHW-2 케이블은 다음과 같이 절연되어 있습니다.가교 폴리에틸렌(XLPE), 전기 절연성과 기계적 강도가 우수한 것으로 알려진 재료입니다. 약어 "RHW"는 다음을 의미합니다.열과 물에 강함, "2"는 에서 지속적으로 작동할 수 있음을 나타냅니다.습한 곳과 건조한 곳 모두에서 90도.
주요 기술 사양:
- 정격전압: 600V
- 온도 등급: 90도(습한 환경과 건조한 환경 모두에 적합)
- 단열재: 높은 절연내력과 우수한 열안정성을 지닌 XLPE
- 설치 방법: 직접매설, 도관설치, 옥외노출에 적합
- 인증: 완벽하게 준수UL 규격, 북미 시장의 안전성과 신뢰성을 확보
RHW-2 케이블은 까다로운 환경 조건을 견디면서 장기적으로 안전하고 효율적인 전력 전송을 보장하도록 설계되어 PV 시스템에 이상적인 솔루션입니다.
RHW-2 케이블 사양
PV 프로젝트의 다양한 요구 사항을 충족하기 위해 RHW-2 케이블은 다양한 크기로 제조됩니다. 다음 표에는 일반적인 크기와 기본 전기적 특성이 나와 있습니다.
| AWG/kcmil | 단면적(mm²) | 도체 유형 | 절연체 두께(mm) | 외경(mm) | 전류용량(A, 90도) |
|---|---|---|---|---|---|
| 14AWG | 2.08 | 고체/연선 | 1.14 | 4.0–4.5 | 20–25 |
| 12AWG | 3.31 | 고체/연선 | 1.14 | 4.5–5.0 | 25–30 |
| 10AWG | 5.26 | 좌초 | 1.14 | 5.5–6.0 | 35–40 |
| 8AWG | 8.37 | 좌초 | 1.14 | 6.5–7.0 | 50–55 |
| 6AWG | 13.3 | 좌초 | 1.14 | 8.0–8.5 | 65–75 |
| 4AWG | 21.1 | 좌초 | 1.14 | 9.5–10.0 | 85–95 |
| 2AWG | 33.6 | 좌초 | 1.14 | 11.5–12.0 | 115–130 |
| 1/0AWG | 53.5 | 좌초 | 1.52 | 14.0–14.5 | 150–170 |
| 4/0AWG | 107.2 | 좌초 | 1.52 | 20.5–21.0 | 230–260 |
| 500kcmil | 253.0 | 좌초 | 2.03 | 28.0–29.0 | 380–420 |
참고: 위 사양은 공통 UL 표준을 기반으로 합니다. 실제 매개변수는 제조 공정 및 적용 요구 사항에 따라 약간 다를 수 있습니다.
다양한 RHW-2 케이블 크기의 적용
- 소형 크기(14~10AWG)
PV 발전소 내부의 제어 회로, 모니터링 시스템 및 센서 전원 연결에 사용됩니다. 이러한 회로는 낮은 전류를 전달하지만 안정적인 절연과 설치 용이성을 요구합니다.
- 중간 크기(8~4AWG)
일반적으로 PV 스트링 결합기 박스와 인버터 사이에 적용됩니다. 이 케이블은 적당한 전류를 처리하고 전기적 성능과 기계적 내구성을 모두 제공해야 합니다.
- 대형 크기(2AWG~1/0AWG)
일반적으로 인버터와 AC 배전반 또는 변압기 사이에 설치됩니다. 이러한 회로에는 일반적으로 장거리 전력 전송이 포함되므로 전력 손실이 적고 전류용량이 높은 케이블이 필요합니다.
- 초대형-크기(4/0 AWG~500kcmil)
공공-규모 PV 발전소의 주 공급 회로에 사용됩니다. 이 케이블은 고{2}}전력 출력을 그리드로 효율적으로 전송하는 것을 보장합니다.
적절한 크기의 RHW-2 케이블을 선택함으로써 PV 시스템 설계자는 성능, 안전 및 비용 효율성 간의 최적의 균형을 달성할 수 있습니다.
RHW-2와 XHHW-2 케이블 비교
RHW-2 케이블의 장점을 더 잘 설명하기 위해 다음과 비교합니다.XHHW-2 케이블:
| 특징 | RHW-2 | XHHW-2 |
|---|---|---|
| 격리 | 열과 습기에 강한 XLPE | XLPE, 강화된 내후성 |
| 온도 등급 | 90도 습식/건식 | 90도 습식/건식 |
| 응용 | PV 발전소, 직접 매립, 습한 지역 | 옥상 배선, 도관 설치 |
| 유연성 | 보통, 매장에 적합 | 복잡한 라우팅을 위해 더 높고 더 쉽습니다. |
| PV 적합성 | 유틸리티- 규모, 실외 및 지하 | 옥상 분산형 PV 시스템 |
분석:
- XHHW-2 케이블은 더욱 유연하므로 배선 경로가 복잡한 옥상 PV 시스템에 이상적입니다.
- RHW-2 케이블은 내구성과 내습성을 강조하여 직접 매설 및 장기간 옥외 노출에 매우 적합합니다.
- 두 케이블 모두 UL 표준을 충족하지만 유틸리티-규모의 PV 발전소의 경우 RHW-2는 대규모 및 장기 애플리케이션에서 탁월한 안정성을 제공합니다.-
실용적인 가치RHW-2 케이블PV 발전소에서
1. 유틸리티-규모 PV 발전소의 주 공급 장치
RHW-2 케이블은 고전류 및 온도 조건이 일반적인 변압기에 인버터를 연결하는 데 이상적입니다. 견고한 구조로 인해 장기간 안정적인 작동이 보장됩니다.
2.해안 및 다습한 지역
강력한 내습성과 내식성을 갖춘 RHW-2 케이블은 해안 지역과 열대 환경에서 안정적으로 작동합니다.
3.장기-장기 옥외 노출
극심한 더위가 심한 사막 기후나 UV 복사가 강한{0}}고도 지역에서 RHW-2 케이블은 수십 년 동안 작동해도 우수한 성능을 유지합니다.
4. 직접 매장 설치
높은 절연강도와 압축저항으로 인해 RHW-2 케이블을 직접 매립할 수 있어 설치비용이 절감되고 전선관 사용이 최소화됩니다.
당사의 케이블은 신뢰할 수 있는 성능을 제공합니다
-
포괄적인 UL-인증 제품 라인
우리는 THHN, THW, MC 케이블, AC 케이블을 포함하여 다양한 UL{0}} 인증 케이블을 제조합니다. 우리의UL 와이어제품 포트폴리오PV 및 배전 시스템의 다양한 응용 분야를 다루고 있습니다.
-
미주 시장 준수
모든 제품이 충족합니다.UL/CSA 표준, 북미 및 남미 전역에서 널리 알려져 있습니다.
-
완전한 사양
당사의 RHW-2 케이블 제품군에는 모든 표준 크기가 포함되어 있어 모든 규모의 프로젝트에 대한 전체 적용 범위를 보장합니다.
-
강력한 배송 능력
우리는 보장하기 위해 대규모 재고를 유지합니다.빠른 배송, 대량 주문과 소량{0}}주문을 모두 지원합니다.
-
기술 및 서비스 장점
우리 팀은 전문적인 기술 지원을 제공하여 고객의 케이블 선택 및 배선 설계를 지원합니다. 사전{1}}판매 및 애프터{2}}서비스는 프로젝트 수명주기 전반에 걸쳐 마음의 평화를 보장합니다.
-
글로벌 협력
수년간의 제조 및 수출 경험을 바탕으로 우리는 북미, 라틴 아메리카, 중동 및 동남아시아 전역에 걸쳐 장기적인- 파트너십을 구축해 왔습니다.
-
인증된 품질
모든 케이블은UL-인증, 국제 안전 및 성능 표준을 충족합니다.
-
사용자 정의 옵션
고객 요구 사항에 맞춰 소재, 크기, 길이, 색상, 성능, 마킹, 포장 등 광범위한 맞춤 서비스를 제공합니다.
