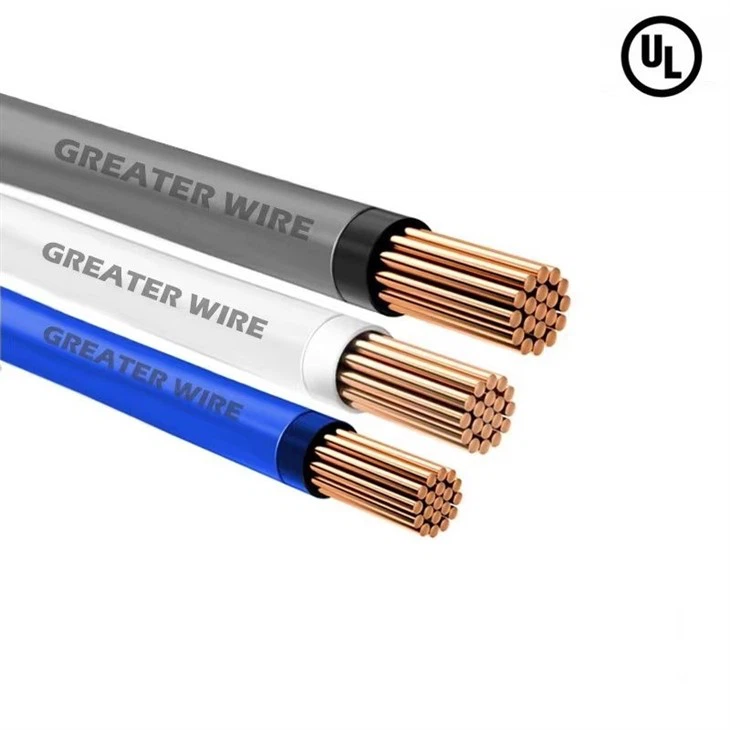

T90 나일론 케이블

지휘자 : ASTM 당 클래스 B 가닥이있는 가닥 부드러운 구리
단열재 : 캐나다 전기 코드의 마모, 열 및 수분 저항성 폴리-비닐 클로라이드 (PVC) 절연 요구 사항
ASTM B3, B8, B496
CSA C22.2 No. 75/UL 83, CUL 상장 T90, TWN75
햇빛에 저항합니다
오일 및 가솔린 내성
vw -1

애플리케이션

T90 나일론 케이블은 600V의 등급으로 일반적으로 중간 전압 전력 분배가 필요한 주거, 상업 및 산업 응용 분야에서 일반적으로 사용됩니다. 전력 분배 외에도 T90 케이블은 제어 회로 및 유연성, 내구성 및 안전성이 중요한 기타 일반 배선 응용 프로그램에 사용됩니다. T90 케이블은 콘크리트에 내장하거나 원소에 노출 된 도관을 통해 달리면 캐나다 전기 코드 (CSA C22.2 No. 75) 및 UL 83의 표준을 충족하는 신뢰할 수있는 솔루션을 제공합니다.

특징

T90 나일론 케이블은 ASTM 표준 B- 스트랜드에 따라 제조 된 가닥 부드러운 베어 구리 도체를 사용하며, 절연 층은 폴리 비닐 클로라이드 (PVC)로 만들어졌으며, 이는 마모, 열 및 수분에 내성이되도록 특별히 설계되었습니다. , 그것은 가혹한 환경 조건을 견딜 수 있으며 햇빛에 강하며 UV 광선에 노출 된 실외 응용 프로그램에 적합합니다. 또한 T90 와이어는 오일 및 휘발유에 저항력이있어 석유 및 연료와의 접촉이 가능한 산업 환경에서 사용하기에 이상적입니다. VW -1 Flame 테스트 등급을 사용하면 화재 확산 가능성을 제한하여 추가 안전을 제공합니다.

인증

T90 나일론 케이블은 CUL 인증을 받았으며 캐나다와 미국의 전기 안전 요구 사항을 충족합니다. CUL 인증은 UL (Underwriters Laboratories)이 수행하여 케이블이 사용하는 동안 필요한 안전성을 갖추고 있는지 확인합니다. 그것은 단열재의 내열성, 부식성 및 전기 절연의 신뢰성을 테스트하며, 온도 등급으로 고온 건조 환경에서 안정적으로 작동 할 수 있습니다.

패키지

thwn -2 copper wire package

생산 라인

그레이터 와이어 제조업체의 고급 케이블 공장에는 지능형 및 디지털 제조 환경이 있습니다. 최첨단 기술의 원활한 통합을 통해 공장은 전통적인 수동 조립 프로세스에서 발생할 수있는 오류와 결함을 성공적으로 제거합니다. 디지털 제조로의 전환은 효율성을 높일뿐만 아니라 고객에게 최고 신뢰성의 제품을 제공하겠다는 약속을 보여줍니다. Smart Factory Framework는 간소화되고 오류가없는 생산 공정을 보장하여 인간 관련 분산 가능성을 최소화하고 이전에 달성 할 수없는 정밀도를 증가시킵니다. 정확하고 자동화 된 검사 메커니즘 인 공장은 품질 관리를 엄격하게 준수합니다. 제품은 제조 공정의 시작부터 최종 단계까지 철저히 검사됩니다. 디지털 지능형 이미지 탐지 및 레이저 기술은 각 제품이 회사가 설정 한 엄격한 표준을 충족하는 데 사용됩니다. 품질에 대한 이러한 약속은 검사 정확도로 확장되며 자동화 된 생산 장비는 0. 002 mm의 인상적인 정확도를 달성하여 업계 벤치 마크를 초과합니다.

고객

wire and cable manufacturer

파트너

Greater Wire Partner

FAQ

Q : T90은 와이어에서 무엇을 의미합니까?

A : 와이어의 T90은 와이어 절연의 온도 등급을 말하며, 이는 최대 90도 (194도)의 온도에서 안전하게 작동 할 수 있음을 나타냅니다.
경우에 따라, T90은 또한 캐나다에서 일반적으로 사용되는 특정 유형의 나일론 절연 와이어를 참조 할 수 있는데, 여기서 THHN (Thermoplastic High Heat-Ersertant Nylon-Coated) 와이어와 동일하지만 THHN과 달리 건조 및 습한 조건 (낮은 온도에서)과 달리 T90 와이어는 전형적으로 습식으로 사용되지 않습니다.
습식 또는 지하 응용 분야의 경우 RW90 등급 (건조 환경 및 습식 환경 모두에 대한 등급)이 필요한 와이어가 필요합니다.

Q : Thhn과 T90이 동일합니까?

A: 아니요, Thhn과 T90은 동일하지 않습니다.

Thhn 와이어는 건조한 환경에서 최대 90도 (194도 F)의 온도에 대해 평가되지만 습한 조건에서는 75도 (167도 F)에서 사용할 수 있습니다.
T90은 와이어 또는 케이블의 최대 온도 등급 (보통 약 90도 또는 194도 F)을 나타냅니다. T90 나일론은 Thhn과 동등한 캐나다인이지만 습한 위치에 대한 평가는 아닙니다.

Q : T90과 RW90 와이어의 차이점은 무엇입니까?

A: T90과 RW90 와이어의 주요 차이점은 습한 위치에 대한 온도 등급과 적합성입니다.

T90 와이어는 최대 작동 온도 90도 (194도 F)로 평가됩니다. T90 와이어는 습식 위치에 적합하지 않습니다. 일반적으로 수분 노출이 최소화 된 건조 위치에서 사용됩니다.

RW90 와이어는 또한 T90과 유사하게 90도 (194도 F)의 최대 작동 온도로 평가됩니다. RW90 와이어는 습식 위치에 대해 특별히 평가되며 지하, 콘크리트 슬래브 또는 습한 조건에서 야외에서 수분이나 물에 노출 될 수있는 환경에서 사용할 수 있습니다.

인기 탭: T90 나일론 케이블, 중국 T90 나일론 케이블 제조업체, 공급 업체, 공장

217

지휘자		절연 두께 (MILS)	재킷 두께 (MILS)	공칭 0. D. (MILS)	대략 1000 '(lbs.)	허용 앰프+
크기 (AWG 또는 KCMIL)	가닥	절연 두께 (MILS)	재킷 두께 (MILS)	공칭 0. D. (MILS)	대략 1000 '(lbs.)	60도	75 학위	90도
14*	1	15	4	102	15	15	15	15
12*	1	15	4	119	23	20	20	20
10*	1	20	4	150	36	30	30	30
14*	19	15	4	109	16	15	15	15
12*	19	15	4	128	24	20	20	20
10*	19	20	4	161	38	30	30	30
8	19	30	5	213	63	40	50	55
6	19	30	5	249	95	55	65	75
4	19	40	6	318	152	70	85	100
3	19	40	6	346	189	85	100	115
2	19	40	6	378	234	95	115	130
1	19	50	7	435	299	110	130	145
1/0	19	50	7	474	372	125	150	170
2/0	19	50	7	518	462	145	175	195
3/0	19	50	7	568	575	165	200	225
4/0	19	50	7	624	718	195	230	260
250	37	60	8	694	851	215	255	290
300	37	60	8	747	1012	240	285	320
350	37	60	8	797	1174	260	310	350
400	37	60	8	842	1334	280	335	380
500	37	60	8	926	1655	320	380	430
600	61	70	9	1024	1987	350	420	475
750	61	70	9	1126	2464	400	475	535
1000	61	70	9	1275	3257	455	545	615
