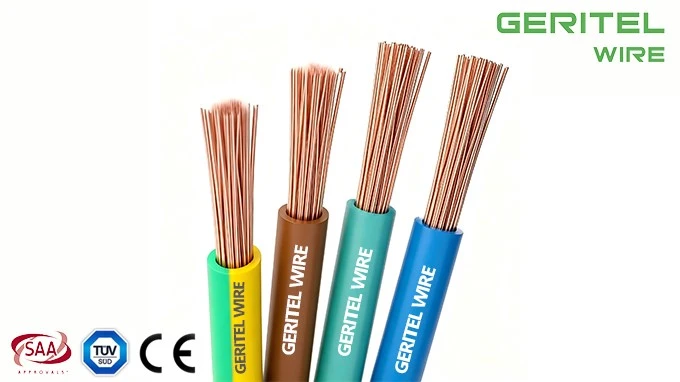

제품 실제 샷
중계, 표시 및 단자 배선용 유연한 개폐기 케이블
제품 사양
응용
전원 스위치기어의 스위치 제어, 계전기 및 계장 패널에 사용하고 정류기 장비, 모터 스타터 및 컨트롤러의 내부 커넥터와 같은 용도로 사용되는 PVC 패널 배선입니다.
| 명세서 | |
| 전압 정격 Uo/U |
H05V-K:300/500V H07V-K:450/750V |
| 온도 등급 |
고정: -30도 ~ +70도 굴곡: -5도 ~ +70도 |
| 최소 굽힘 반경 | 고정: 6 x 전체 직경 |
| 지휘자 | 클래스 5 유연한 구리 도체 |
| 격리 | PVC(폴리염화비닐) |
| 단열재 색상 | 빨간색, 검정색, 파란색, 주황색, 노란색, 흰색, 녹색/황색, 보라색, 분홍색, 회색, 갈색 |
| 표준 |
EN 50525-2-31,EN 60228 IEC/EN 60332-1-2에 따른 난연제 자외선 방지 |
치수
|
명목상 단면적 mm² |
||
|
공칭 전체 직경 mm² |
공칭 중량 kg/km |
|
| H05V-K | ||
| 0.5 | 2.20 | 9.1 |
| 0.75 | 2.40 | 11.7 |
| 1 | 2.55 | 14.4 |
| H07V-K | ||
| 1.5 | 3.00 | 20.1 |
| 2.5 | 3.65 | 31.5 |
| 4 | 4.20 | 46.2 |
| 6 | 4.80 | 65.1 |
| 10 | 6.25 | 109.4 |
| 16 | 7.40 | 165.2 |
| 25 | 9.40 | 253.4 |
| 35 | 10.40 | 345.5 |
| 50 | 12.55 | 492.4 |
| 70 | 14.10 | 669.3 |
| 95 | 17.20 | 910.4 |
| 120 | 17.70 | 1129.4 |
| 150 | 19.60 | 1401.0 |
| 185 | 23.00 | 1741.0 |
| 240 | 26.40 | 2267.5 |
지휘자
|
명목교배 부분AL 지역 mm² |
최대 직경 도체의 전선 수 mm |
20도에서 도체의 최대 저항 옴/km |
| 일반 와이어 | ||
| 0.5 | 0.21 | 39 |
| 0.75 | 0.21 | 26 |
| 1 | 0.21 | 19.5 |
| 1.5 | 0.26 | 13.3 |
| 2.5 | 0.26 | 7.98 |
| 4 | 0.31 | 4.95 |
| 6 | 0.31 | 3.3 |
| 10 | 0.41 | 1.91 |
| 16 | 0.41 | 1.21 |
| 25 | 0.41 | 0.78 |
| 35 | 0.41 | 0.554 |
| 50 | 0.41 | 0.386 |
| 70 | 0.51 | 0.272 |
| 95 | 0.51 | 0.206 |
| 120 | 0.51 | 0.161 |
| 150 | 0.51 | 0.129 |
| 185 | 0.51 | 0.106 |
| 240 | 0.51 | 0.0801 |
전기적 특성
|
명목상 교차 부분적 영역 mm² |
참고 방법 A (동봉됨 열적으로 도관 단열벽 등) 앰프 |
참고 방법 B (도관에 동봉됨 벽에서든 안으로든 트렁킹 등) |
참고 방법 C (클리핑 다이렉트) |
참고 방법 F (자유 공기 또는 천공된 케이블 트레이 등 수평 또는 수직 등) 앰프 |
|||||||
| 감동 |
간격 하나의 직경 |
||||||||||
| 케이블 2개 단상 AC 또는 DC 또는 케이블 3개 3상 AC 플랫 | |||||||||||
|
케이블 2개 단상- ACor DC |
3개 또는 4개의 케이블 3단계- 교류 |
케이블 2개 단상- ACor DC |
3개 또는 4개의 케이블 3단계- 교류 |
케이블 2개 단상- AC 또는 DC |
3 또는 4케이블 3개-단계 교류 |
2케이블 단상 AC 또는 DC평평한 |
3케이블 3단계- AC플랫 |
3개의 케이블 3단계- AC트레포일 |
수평의 | 수직의 | |
| 1.5 | 14.5 | 13.5 | 17.5 | 15.5 | 20 | 18 | - | - | - | - | - |
| 2.5 | 20 | 18 | 24 | 21 | 27 | 25 | - | - | - | - | - |
| 4 | 26 | 24 | 32 | 28 | 37 | 33 | - | - | - | - | - |
| 6 | 34 | 31 | 41 | 36 | 47 | 43 | - | - | - | - | - |
| 10 | 46 | 42 | 57 | 50 | 65 | 59 | - | - | - | - | - |
| 16 | 61 | 56 | 76 | 68 | 87 | 79 | - | - | - | - | - |
| 25 | 80 | 73 | 101 | 89 | 114 | 104 | 131 | 114 | 110 | 146 | 130 |
| 35 | 99 | 89 | 125 | 110 | 141 | 129 | 162 | 143 | 137 | 181 | 162 |
| 50 | 119 | 108 | 151 | 134 | 182 | 167 | 196 | 174 | 167 | 219 | 192 |
| 70 | 151 | 136 | 192 | 171 | 234 | 214 | 251 | 225 | 216 | 281 | 254 |
| 95 | 182 | 164 | 232 | 207 | 284 | 261 | 304 | 275 | 264 | 341 | 311 |
| 120 | 210 | 188 | 269 | 239 | 330 | 303 | 352 | 321 | 308 | 396 | 362 |
| 150 | 240 | 216 | 300 | 262 | 381 | 349 | 406 | 372 | 356 | 456 | 419 |
| 185 | 273 | 245 | 341 | 296 | 436 | 400 | 463 | 427 | 409 | 521 | 480 |
| 240 | 321 | 286 | 400 | 346 | 515 | 472 | 546 | 507 | 485 | 615 | 569 |
인증
포장
연타
플라스틱 릴
작은 나무 릴
애플리케이션
배전반 배선
사례
애들레이드 공항 교환대 업그레이드
산업용 주배전반 배전
주 배전반 유연한 케이블 교체
