제품 실제 샷

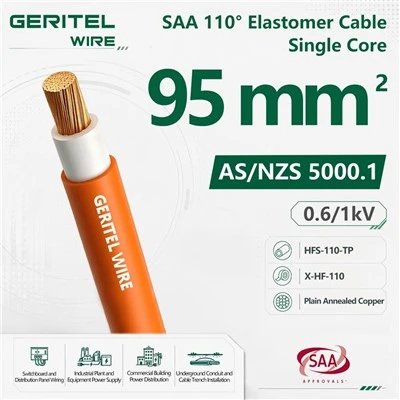

대형 산업용 피더용 SAA 110도 단일 코어 엘라스토머 케이블
제품 사양
응용
유연한 단일 코어 X-HF-110 절연 및 HFS-110-TP 외장 케이블은 기계적 손상을 받지 않는 건물 및 산업 플랜트용 도관이나 지하 덕트에 밀폐되지 않고 밀폐되어 있는 주전원, 보조 메인 및 보조 회로용 케이블입니다. 공간이 부족하거나 과부하 상태가 발생할 수 있는 곳에 적합합니다.
| 명세서 | |
| 승인 | AS/NZS 3000+AS/NZS 5000.1에 따라 고정 애플리케이션에만 적합합니다. |
| 화염과 불 속에서의 행동: | 화염 전파 - AS/NZS IEC 60332-1 |
| 온도 범위 |
최대 작동 온도: +110도 최소 작동 온도: -25도 |
| 최소 굽힘 반경 |
설치된 케이블: 4D 설치 중: 6D |
| 저항 |
화학물질 노출: 경우에 따라I 기계적 충격: 약함 물 노출: 간헐적인 응결 태양 복사 및 날씨 노출:수시 |
| 케이블 디자인 |
도체: A5/NZ5 1125(클래스 5)에 대한 유연한 다발 단련 구리 도체. 단열재: X-HF-110 색상:천연 외장: HFS-110-TP 색상: 주황색/검정색 |
| 설치 조건 |
자유 공기에서 도관 내 트렌치에서 덕트 내 |
|
코어 x 크로스- 부분 mm² |
|||||
|
지휘자 직경r mm |
명사 같은 격리 두께 |
공칭 외장 두께 |
대략적인 전체 지름 |
대략. 무게 kg/km |
|
| 1x16 | 0.20 | 0.7 | 1.4 | 9.9 | 201 |
| 1x25 | 0.20 | 0.9 | 1.4 | 11.6 | 292 |
| 1x35 | 0.20 | 0.9 | 1.4 | 12.8 | 386 |
| 1x50 | 0.30 | 1.0 | 1.4 | 14.6 | 529 |
| 1x70 | 0.30 | 1.1 | 1.4 | 16.6 | 725 |
| 1x95 |
0.30 |
1.1 | 1.5 | 18.5 | 935 |
| 1x120 | 0.30 | 1.2 | 1.5. | 20.4 | 1174 |
| 1x150 | 0.30 | 1.4 | 1.6 | 22.7 | 1464 |
| 1x185 | 0.40 | 1.6 | 1.6 | 24.8 | 1765 |
| 1x240 | 0.40 | 1.7 | 1.7 | 28.0 | 2304 |
| 1x300 | 0.40 | 1.8 | 1.8 | 30.8 | 2847 |
| 1x400 | 0.50 | 1.9 | 1.9 | 34.9 | 3730 |
| 1x500 | 0.50 | 2.0 | 2.0 | 38.8 | 4689 |
| 1x630 | 0.50 | 2.0 | 2.2 | 44.3 | 6226 |
| mm² |
최소 벤딩 반지름 mm |
||||||
| 전류 정격(A) |
전기 같은 |
||||||
|
지하철 넣다 |
간격 |
간격을 두고 표면 |
공중에서 |
최대 DC 저항 20도 Ω/km |
|||
| 에워싸는 | 감동 | ||||||
| 16 | 59 | 97 | 130 | 114 | 91 | 105 | 1.21 |
| 25 | 70 | 125 | 173 | 153 | 121 | 139 | 0.780 |
| 35 | 77 | 151 | 214 | 188 | 148 | 172 | 0.554 |
| 50 | 88 | 188 | 270 | 230 |
190 |
217 | 0.386 |
| 70 | 100 | 229 | 340 | 291 | 234 | 273 | 0.272 |
| 95 | 111 | 268 | 410 | 363 | 277 | 329 | 0.206 |
| 120 | 122 | 316 | 487 | 422 | 331 | 390 | 0.161 |
| 150 | 136 | 357 | 562 | 486 | 378 | 450 | 0.129 |
| 185 | 149 | 404 | 644 | 564 | 438 | 516 | 0.106 |
| 240 | 168 | 481 | 775 | 674 | 538 | 620 | 0.0801 |
| 300 | 185 | 542 | 895 | 780 | 612 | 714 | 0.0641 |
| 400 | 209 | 648 | 1079 | 910 | 757 | 855 | 0.0486 |
| 500 | 233 | 729 | 1260 | 1053 | 864 | 990 | 0.0384 |
| 600 | 266 | 828 | 1493 | 1217 | 993 | 1154 | 0.0287 |
인증
포장
플라스틱 릴
작은 나무 릴
대형 나무 릴
애플리케이션
지하 케이블 트렌치 및 도관 설치
사례
유도 용해로 전력 시스템
광업 처리 공장 MCC 및 변전소 업그레이드모듈형 주택
제철소 워킹빔로 전기설비
